作用是為高頻信號提供通路，減小電源內阻，去除電源和地線在敷銅板上“走長線”的影響，防止公用電源的各部分電路之間的“有害交連”等等。
常見作用如下：
儲能：電路的耗電有時候大，有時候小，當耗電突然增大的時候如果沒有電容，電源電壓會被拉低，產生噪聲，振鈴，嚴重會導致CPU重啟，這時候大容量的電容可以暫時把儲存的電能釋放出來，穩定電源電壓，就像河流和水庫的關系。
旁路：電路電流很多時候有脈動，例如數字電路的同步頻率，會造成電源電壓的脈動，這是一種交流噪聲，小容量的無極電容可以把這種噪聲旁路到地（電容可以通交流，阻直流，小容量電容通頻帶比大電容高得多），也是為了提高穩定性。

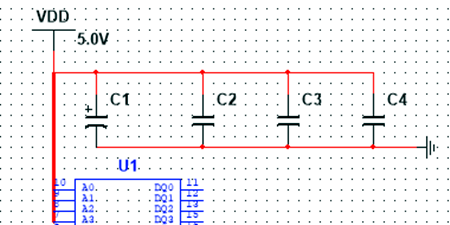

如圖所示：
其主要功能還是為了穩定電源電壓。
直流電源和地線連接電容的作用
1、在直流電源（Vcc）和地之間并接電容的電容，稱為濾波電容。
濾波電容濾除電源的雜波和交流成分，平滑脈動直流電壓與儲存電能，取值一般為100-4700uF，取值與負載電流和對電源的純凈度有關，容量越大越好。
有些情況下，需要在大電容旁并上一個容量較小的電容，叫高頻去耦電容，為濾波的一種形式，用來濾除電源中的高頻雜波以免電路產生自激，穩定電路工作狀態，取值一般0.1-10uF，取值與濾除雜波的頻率有關。
這種連接的作用是“退耦”，也稱為“退交連”、“旁路”電容，一般安排在電源供給、IC和功能模塊電路附近，產品以無感的瓷片、獨石電容為佳。
主要作用是為高頻信號提供通路，減小電源內阻，去除電源和地線在敷銅板上“走長線”的影響，防止公用電源的各部分電路之間的“有害交連”等，常用10nF。
2、在開發板上一般直流電源和地之間有很多0.1uF非電解電容和10uF的電解電容。
這些電容使電源線和地線之間為低阻抗，電源接近理想電壓源，說是濾波作用也行，但要弄清楚是濾什么波，不是濾電源的紋波，而是某芯片電流發生變化在電源線上造成的紋波，使其不影響其它芯片。
使用0.1uF無極性電容和10uF電解電容并聯，是由于電解電容的寄生電感比較大，消除高頻紋波能力較差。而無極性電容寄生電感小，濾除高頻紋波能力較好。但如果根據低頻的要求選擇容量，則無極性電容體積太大，成本也高，電解電容體積小，同樣容量價格較便宜。所以，一般采用兩種電容并聯。
在設計電路應該這樣使用，注意下各電容位置和走線，都是很有講究的。
應遵循的原則：
1、各小容量的無極性電容兩端到芯片的電源引腳和地引腳聯接線盡可能短，越短越好。
2、電源通常由其它電路板引入，電解電容通常每塊電路板上只有一個兩個。一個電解電容的話，放到電源進入該電路板之處。此時，電解電容當然離各芯片較遠，但電解電容主要在較低頻率起作用，所以稍遠一點沒有關系。如果該電路板上用兩支電解電容，另一支放到耗電最多的芯片附近。
這些和電路板元件布局、地線的走線安排（多層板通常有地層）都有關系。
