555集成電路控制方式比較簡單，使用可靠、壽命長，是一種價格低、體積小、便于自制的光電控制開關電路。可用于工業生產和家用電器等的控制。
555集成電路從開始是作定時器應用的，所以又叫555時基電路或555定時器。經過后來不停的開發，功能延伸到了調光，調速，調溫等多種領域。因為其簡單，方便，可靠，所以目前被廣泛用于各種電子產品中。
下面是幾種555常見經典電路圖。

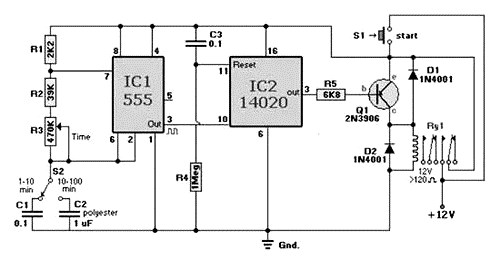

圖1. 1-100分鐘定時器電路

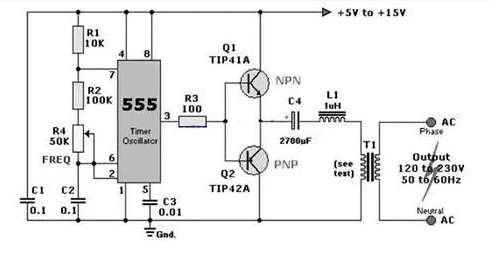

圖2. 用555電路組成的DC-AC定時器

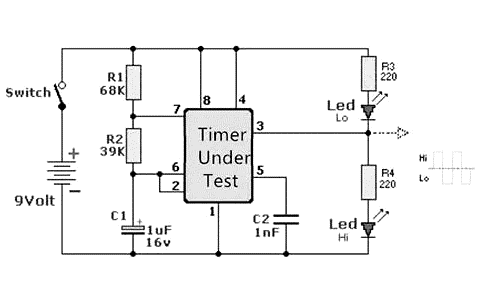

圖3. 555測試電路

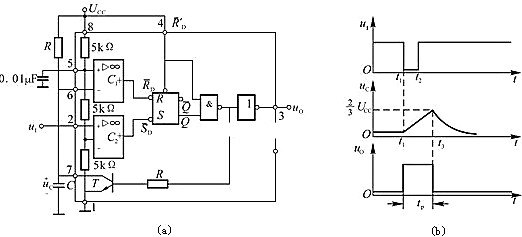

555定時器單穩態觸發器電路
圖所示為用555定時器構成的單穩態觸發器，R、C為外接元件，觸發脈沖u1由2端輸入。5端不用時一般通過0.01uF電容接地，以防干擾。
（1） 穩態
接通電源后，經R給電容C充電，當uc上升到大于時，基本RS觸發器復位，輸出u0=0。同時，晶體管T導通，使電容C放電。此后uc則u0保持0狀態。電路將一直處于這一穩定狀態。
（2） 暫穩態
在t=t1瞬間，2端輸入一個負脈沖，即u1在t=t2時刻，觸發負脈沖消失若ucD=1，/SD=1，基本RS觸發器保持原狀態，u0仍為高電平。
在t=t3時刻，當uc上升略高于時，/RD=0，/SD=1，基本RS觸發器復位，輸出u0=0，回到初始穩態。同時，晶體管T導通，電容C通過T迅速放電直至uc為0。這時/RD=1，/SD=1，電路為下次翻轉做好了準備。
輸出脈沖寬度tp為暫穩態的持續時間，即電容C的電壓從0充至所需的時間。
