PWM直流電機轉速控制器電路

該電路由LM324和MOS管組成，通過改變輸出方波的占空比，控制負載平均接通時間從0到100%變化，來達到調整速度的目的。

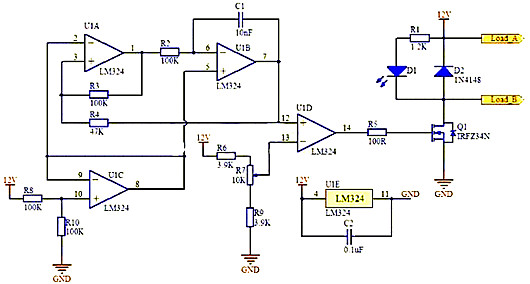

以下是電路圖：

電機 電路 MOS管

電路中由LM324組成四個不同的功能模塊：

一是由U1C組成，產生一個6V的基準電壓，作為振蕩電路的基準電壓；

二是由U1A組成的遲滯比較器，U1B積分電路組成的三角波發生器，兩個首尾相連，形成一個波形振蕩器；

三是由U1D組成的一個電壓比較器，其中R6，R7，R9分壓網絡給比較器提供基準電壓。

另外，比較器U1D的輸出接了一個柵極電阻R5至MOS管Q1。通過比較器輸出的方波，驅動Q1的導通和關斷。

由R6，R7，R9分壓網絡提供的基準電壓是與U1B輸出的三角波進行比較，當三角波的電壓高于基準電壓，比較器就輸出高電平，Q1導通，負載就會有電流回路；當三角波電壓低于基準電壓時，比較器就輸出低電平，Q1截止，負載的電流回路被切斷，負載斷電。

其中，發光二極管D1為負載電源接通時的指示燈；二極管在負載為感性負載時，必須要接上，起到保護MOS管Q1的作用。

這里負載可以是電機，那通過改變基準電壓的大小，就能改變比較器U1D輸出的高低電平時間，改變電機的轉速。

除電機外，負載還可以是燈泡，在運行是會改變燈泡的亮度。

注意事項：

該電路所接電源是12V，可以接12V的電機或其他相同額定電壓的負載，或改成24V。

在本電路中，三角波的頻率已固定，在實際操作中可以自行修改電路，改成頻率可調。
