【電路知識】電壓跟隨器的電路原理-KIA MOS管
信息來源：本站 日期：2022-04-20
電壓跟隨器是共集電極電路，信號從基極輸入，射極輸出，故又稱射極輸出器?；鶚O電壓與集電極電壓相位相同，即輸入電壓與輸出電壓同相。這一電路的主要特點是：高輸入電阻、低輸出電阻、電壓增益近似為1，所以叫做電壓跟隨器。

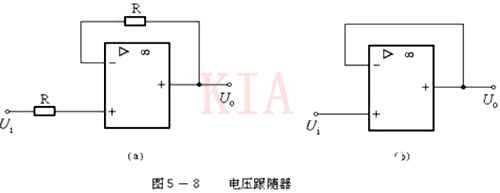

電壓跟隨器電路如圖所示。
根據虛短和虛斷的概念，可得： Uo=Ui，上式說明輸出電壓Uo于輸入電壓Ui大小相等w相位相同，故稱之為電壓跟隨器，電壓跟隨器是一個深度電壓串聯負反饋電路，因此它具有運算jing度高，輸入電阻大，輸出電阻小的特點，它能將除入信號真實的傳遇給負載而向信號源索取的電流極小，在電路中常用作緩沖級。

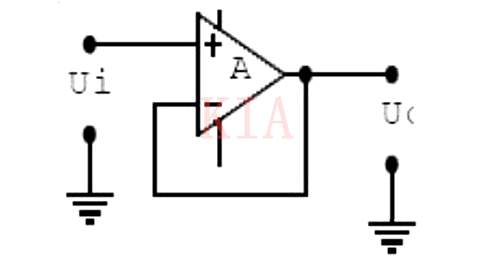

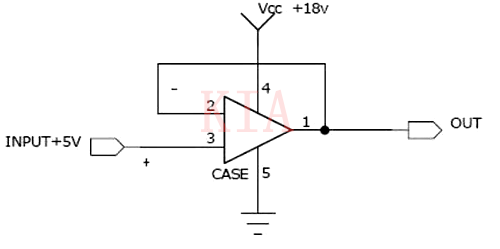

電壓跟隨器的電路圖如圖所示：
電壓跟隨器是用一個三極管構成的共集電路，它的電壓增益是一，所以叫做電壓跟隨器。那么電壓跟隨有什么作用呢？
共集電路是輸入高阻抗，輸出低阻抗，這就使得它在電路中可以起到阻抗匹配的作用，能夠使得后yi級的放大電路更好的工作。
可以理解為，當輸入阻抗很高時，就相當于對前級電路開路，當輸出阻抗很低時，對后級電路就相當于一個恒壓源，即輸出電壓不受后級電路阻抗影響。
一個對前級電路相當于開路，輸出電壓又不受后級阻抗影響的電路當然具備隔離作用，即使前、后級電路之間互不影響。
所以，電壓跟隨器常用作中間級，以“隔離”前后級之間的影響，此時也稱之為緩沖級。基本原理還是利用它的輸入阻抗高和輸出阻抗低之特點，在電路中起阻抗匹配的作用。
