正激式、反激式直流開關電源原理詳解-KIA MOS管
信息來源：本站 日期：2021-12-08

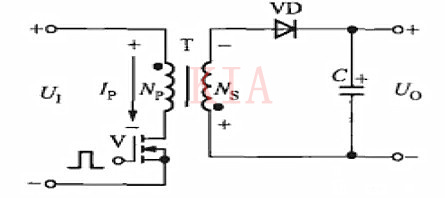

電路結構：
Ui是直流輸入電壓，Uo為直流輸出變壓，T為高頻變壓器，Np為一次繞組，Ns為二次繞組，V為功率開關管MOSFET，VD為輸出二極管，C為輸出濾波電容。
工作原理：
a) 功率開關管導通時儲存能量
在PWM信號的正半周時V導通，一次側有電流Ip流過，將能量儲存在一次繞組中。此時二次繞組的輸出電壓極性是上端為負，下端為正，使VD截止，沒有輸出。

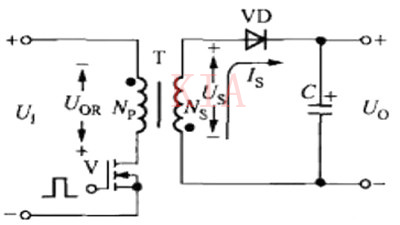

b) 功率開關管關斷時傳輸能量
在PWM信號的負半周時V截止，一次側沒有電流流過，根據電磁感應的原理，此時在一次繞組上會產生感應電壓Uor，使二次繞組產生電壓Us，其極性上端為正，下端為負，因此VD導通，經電容C整流濾波后獲得輸出電壓。
由于開關頻率很高，輸出電壓基本維持恒定，實現穩壓目的。
注意事項：
反射式DC/DC變換器不能在輸出整流二極管與濾波電容之間串聯低頻濾波電感（小磁珠電感除外，其電感僅為幾個微亨，是專門抑制高頻干擾的），否則將無法正常工作。
二、正激式直流開關電源

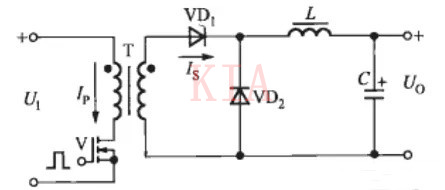

電路結構：
Ui是直流輸入電壓，Uo為直流輸出變壓，T為高頻變壓器，V為功率開關管MOSFET，VD1為輸出整流二極管，VD2為續流二極管，L為具有儲能作用的濾波電感，C為輸出濾波電容。
工作原理：
a) 功率開關管導通時，能量傳遞至次級
在PWM信號的正半周時V導通，一次側有電流Ip流過，能量傳遞至次級。次級二極管VD1導通，有電流Is流過。此時除向負載供電外，還有一部分電能儲存在L和C中，VD2此時是截止?fàn)顟B(tài)。
b) 功率開關管關斷時，電感能量放出維持負載供電
在PWM信號的負半周時V截止，二極管VD1截止，VD2導通，儲存在電感L中的電能經過由VD2構成的回路向給電容充電，電容給負載供電，達到維持輸出電壓不變的效果。
注意事項：
正激式變換器必須在輸出整流二極管與濾波電容之間串聯濾波電感，該濾波電感還起到儲能作用。
