三極管射極跟隨器電路分享-KIA MOS管

信息來源:本站 日期:2021-07-27

分享到:

三極管射極跟隨器電路分享-KIA MOS管


射極跟隨器電路

共集電極放大電路射極輸出器、射極跟隨器


三極管 射極跟隨器電路

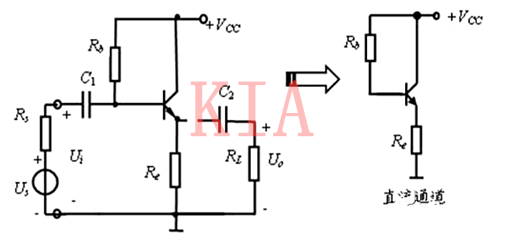

圖1 射極輸出器電路

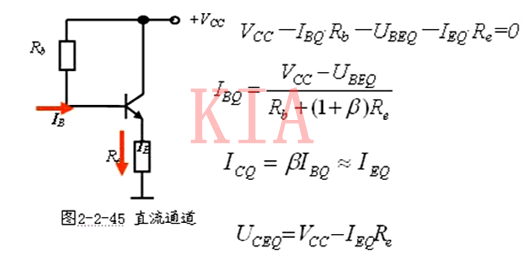

一、 靜態分析


三極管 射極跟隨器電路


二、動態分析


三極管 射極跟隨器電路

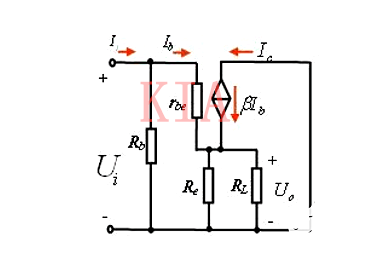

圖2 微變等效電路


三極管 射極跟隨器電路

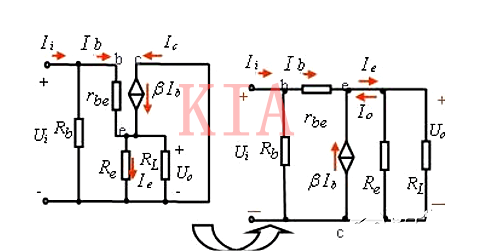

圖3 微變等效電路

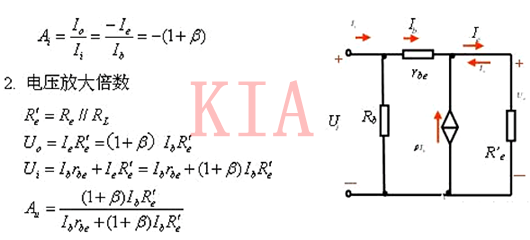

1. 電流放大倍數:(忽略Rb的分流


三極管 射極跟隨器電路

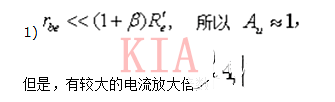

結 論:


三極管 射極跟隨器電路


2)輸入輸出同相,輸出電壓跟隨輸入電壓,故稱電壓跟隨器。

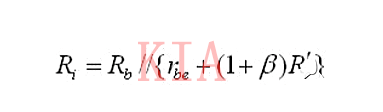

3. 輸入電阻


三極管 射極跟隨器電路

圖5 輸入電路圖


三極管 射極跟隨器電路


輸入電阻較大,作為前一級的負載,對前一級的放大倍數影響較小。

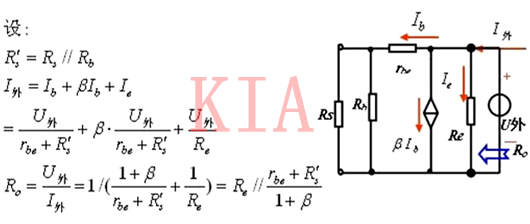

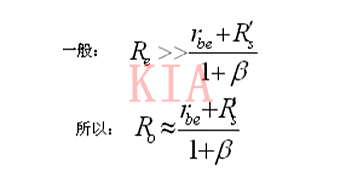

4. 輸出電阻

用加壓 求流法求輸出電阻。


三極管 射極跟隨器電路

圖5 等效電路


三極管 射極跟隨器電路


射極輸出器的輸出電阻很小,帶負載能力強。


射極輸出器特點:

電壓增益小于近似等于1,輸出電壓與輸入電壓同 相,輸入電阻高,輸出電阻低。


射極輸出器的使用

1、將射極輸出器放在電路的首級,可以提高輸入電阻。


2、將射極輸出器放在電路的 末級,可以降 低輸出電阻,提高帶負載能力。


3、將射極輸出器放在電路的兩級之間,可以起到電路的匹配作用。


例:

估算靜態工作 點,計算電流放大倍數、電壓放大倍數和輸入、輸出電阻。


三極管 射極跟隨器電路

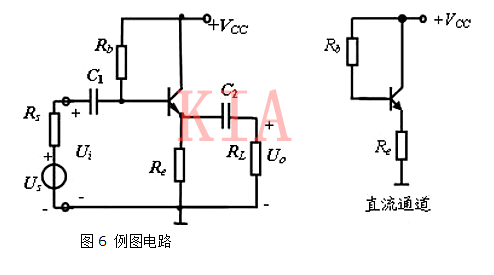

圖6 例圖電路

可見:輸入電阻很大,輸出電阻很小。
