什么是三極管

三極管，全稱應為半導體三極管，也稱雙極型晶體管、晶體三極管，是一種控制電流的半導體器件其作用是把微弱信號放大成幅度值較大的電信號， 也用作無觸點開關。晶體三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。

三極管產品參數

特征頻率fT

:當f= fT時,三極管完全失去電流放大功能.如果工作頻率大于fT,電路將不正常工作.

fT稱作增益帶寬積，即fT=βfo。若已知當前三極管的工作頻率fo以及高頻電流放大倍數，便可得出特征頻率fT。隨著工作頻率的升高，放大倍數會下降．fT也可以定義為β=1時的頻率．

電壓/電流

用這個參數可以指定該管的電壓電流使用范圍.

hFE

電流放大倍數.

VCEO

集電極發射極反向擊穿電壓,表示臨界飽和時的飽和電壓.

PCM

最大允許耗散功率.

封裝形式

指定該管的外觀形狀,如果其它參數都正確，封裝不同將導致組件無法在電路板上實現.

三極管如何檢測

三極管檢測維修實戰

三極管通常被應用在控制電路電路板中，為了準確測量，一般采用開路測量。

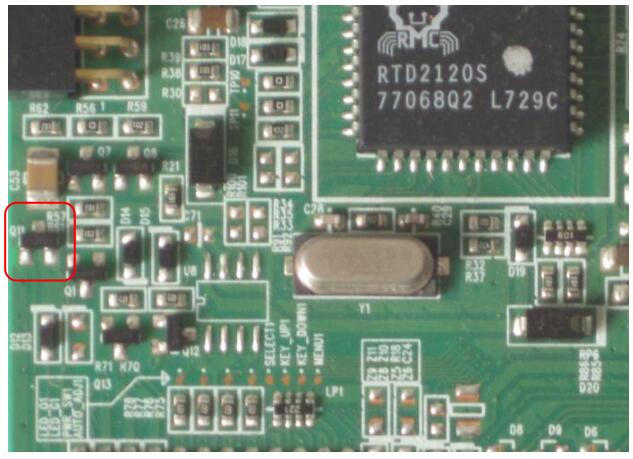

（1）首先將待測貼片三極管所在電路的電源斷開，接著對貼片三極管進行觀察，看待測貼片三極管有無燒焦、虛焊等明顯的物理損壞，如圖圖1所示。如果有，則該貼片三極管已發生損壞。

圖1 待測貼片三極管的觀察

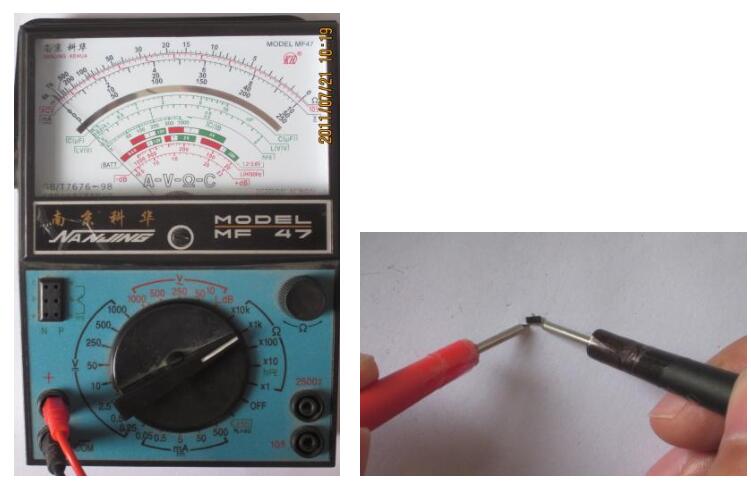

（2）如果待測貼片三極管外觀沒有明顯的物理損壞，接著用熱風焊臺將待測貼片三極管從電路板上吹下，此時需用一小鑷子作為輔助工具以免將手燙傷，如圖2所示。

圖2 用熱風焊臺吹下待測貼片三極管

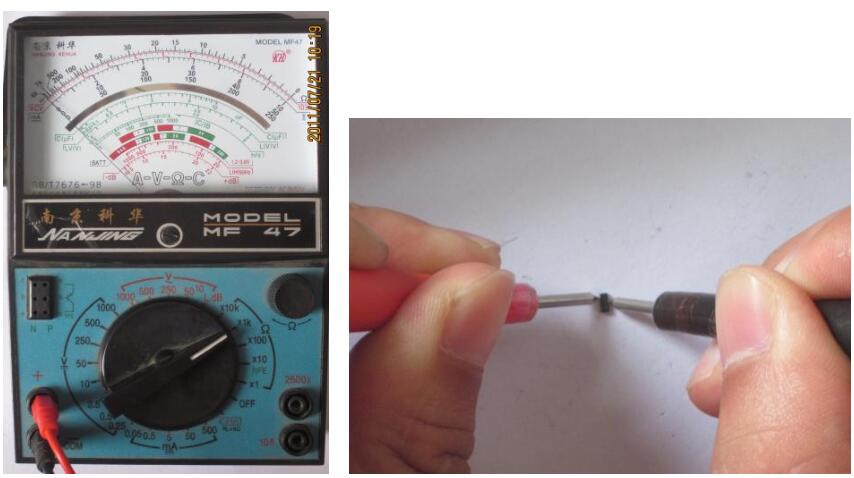

（3）用一小刻刀清潔貼片三極管的引腳，去除引腳上的污物，如圖3所示。避免因污物的隔離作用而影響測量的準確性。

圖3 三極管的清潔

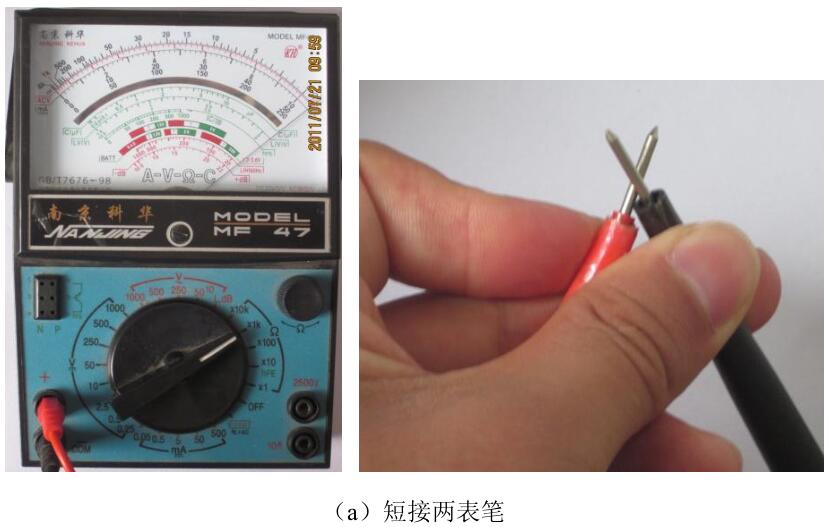

（4）清潔完成后，將指針式萬用表的功能旋鈕旋至“R×1k”擋，然后短接兩表進行調零校正，如圖4所示。

圖4 指針萬用表的調零校正

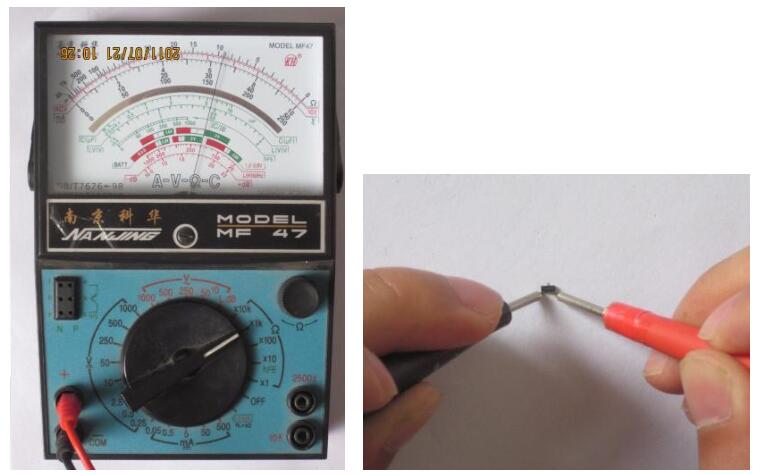

（5）將指針式萬用表的黑表筆接在貼片三極管一只引腳上不動（為方便起見選擇單只引腳那側的引腳），用紅表筆分別與另外二只引腳測量。測量兩只引腳與該引腳間的電阻，如圖5所示。

圖5 三極管類型的判斷

由圖 我們知道，兩次檢測所得的結果均為無窮大，此時不可盲目的認為該三極管是PNP 三極管且黑表筆所接的即為三極管的基極。因為不止 N→P 間的阻值為無窮大，集電結與發射結之間的阻值仍可能為無窮大。需要進一步進行測量。

（6）交換黑表筆所接的引腳，用同樣的方法再次進行測量如圖6所示。

（a）第一次測量

（b）第二次測量

圖6 三極管類型的判斷

兩次所測的阻值分別為一較小的固定阻值，因此可斷定該貼片三極管為 NPN 型。

（7）將指針式萬用表的功能旋鈕旋至“R×10k”擋，然后短接兩表進行調零校正，如圖7所示。

圖7 指針萬用表得的調零校正

（8）將萬用表的紅、黑表筆分別接三極管基極外的二只引腳，并用一只手指將基極與黑表筆相接觸，觀察表盤讀數如圖8所示。

圖8 三極管極性測試

（9）交換紅、黑表筆所接的引腳，用同樣的方法再測一次，如圖9所示。

圖9 三極管極性測試

在兩次測量中，指針偏轉量較大的那次，黑表筆所接的是貼片三極管的集電極，紅表筆所接的是貼片三極管的發射極。

（10）識別出三極管的發射極和集電極后，將指針式萬用表的功能旋鈕旋至“R×1k”擋，然后短接兩表進行調零校正，如圖10所示。

圖10 指針萬用表的調零校正

（11）將萬用表的黑表筆接在貼片三極管的基極上，紅表筆接在貼片三極管的集電極引腳上，觀察表盤讀數。如圖11所示。

圖11 基極到集電極間阻值的檢測

（12）交換兩表筆，將紅表筆接在貼片三極管的基極引腳上，黑表筆接在貼片三極管的集電極引腳上，觀察表盤讀數。如圖12所示。

圖12 集電極到基極間阻值的檢測

由于三極管基極到集電極間為一較小的固定阻值，且集電極到基極間的阻值無窮大，所以三極管的集電結功能正常。

（13）將萬用表的黑表筆接在貼片三極管的基極上，紅表筆接在貼片三極管的發射極引腳上，觀察表盤讀數。如圖13所示。

圖13 基極到集電極間阻值的檢測

（14）交換兩表筆，將紅表筆接在貼片三極管的基極引腳上，黑表筆接在貼片三極管的發射極引腳上，觀察表盤讀數。如圖14所示。

圖14 集電極到基極間阻值的檢測

由于三極管基極到發射極間為一較小的固定阻值，且發射極到基極間的阻值為無窮大，所以三極管的發射結功能正常。

（15）將萬用表的黑表筆接在三極管的集電極上，紅表筆接在三極管的發射極引腳上，觀察表盤讀數如圖15所示。

圖15 集電極到發射極間阻值的檢測

（16）交換兩表筆，將紅表筆接在三極管的集電極引腳上，黑表筆接在三極管的發射極引腳上，觀察表盤讀數。如圖16所示。

圖16 發射極到集電極間阻值的檢測

由于三極管集電極到發射極間的阻值為無窮大，且發射極到集電極間的阻值為無窮大，所以三極管集電極到發射極間的絕緣性良好。經上述檢測得出結論，該三極管的功能正常。
