邏輯電路詳解

邏輯電路是一種用于實現邏輯運算的電子電路。由邏輯門組成，邏輯門是基本的邏輯電路元件，用于執行邏輯運算，例如與門、或門、非門等。邏輯電路根據輸入信號的不同組合，產生相應的輸出信號。

邏輯電路的主要目的是根據預定義的邏輯運算規則，對輸入信號進行邏輯運算，然后產生相應的輸出信號。邏輯電路的輸入信號通常是二進制的，即只有兩種可能的狀態：高電平和低電平，分別表示1和0。輸出信號也是二進制的，根據邏輯運算的結果可以是高電平或低電平。

邏輯電路通常用于數字電路中，用于實現數字系統的控制和處理功能?？梢酝瓿芍T如邏輯運算、數據處理、時序控制、狀態判斷等任務。邏輯電路可以單獨使用，也可以通過連接多個邏輯門來構建更復雜的邏輯功能。

邏輯門電路圖

邏輯門電路是數字電路中的一種基本電路，用于實現特定的邏輯關系。最基本的邏輯關系包括與、或、非，對應的邏輯門分別是與門、或門和非門。邏輯門電路可以通過電阻、電容、二極管、三極管等分立元件構成，也可以將所有器件及連接導線制作在同一塊半導體基片上，形成集成邏輯門電路。

晶體管門電路

1.晶體管非門

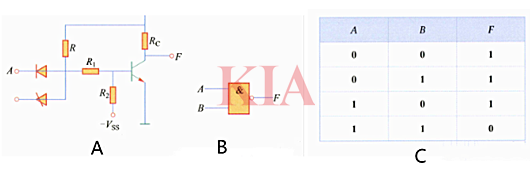

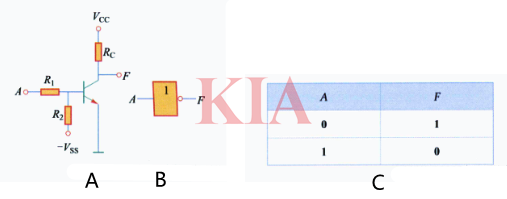

對圖（a)所示晶體管開關電路分析可知、當輸入為高電平時，輸出為低電平；當輸入為低電平時，輸出為高電平，所以輸出與輸入之間呈現非邏輯關系，是一個非門，也稱為反相器。在實際電路中，為了使輸入低電平時二極管開關能可靠地截止，一般采用圖（C）所示電路形式。只要電阻R、凡，和負電源電壓-V、參數配合適當，則當輸入為低電平信號時，晶體管的基極就可以是負電位，發射結反偏，晶體管將可靠截止，使輸出為高電平，實現非運算。非運算的邏輯符號如圖（b）所示，表（c）為真值表。
