二極管電平轉換電路圖,電路原理詳解-KIA MOS管
信息來源：本站 日期：2025-11-07
當輸入端3.3V為低電平時，D1導通，輸出端1.8V為低電平，實現兩端都為低電平。當輸入端3.3V為高電平時，D1截止，輸出端被R1上拉至1.8V，為高電平，實現兩端都為高電平。

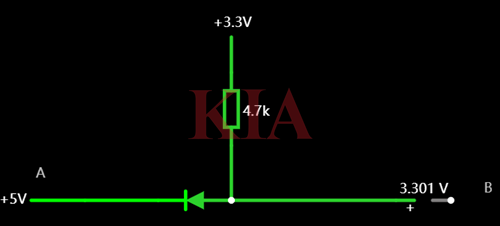

當A為高電平的時候(5V)，此時二極管截止，B端由于接了上拉電阻，所以電平為3.3V(高)
當A為低電平的時候(0V)，此時二極管導通，B端的電平電壓為0(低)
這樣就實現了A端io對B端io電壓的控制，弊端就是這種接法只能A端控制B端，無法雙向控制。也就是高電壓向低電壓轉換，不適合低電壓向高電壓轉換
原理分析：

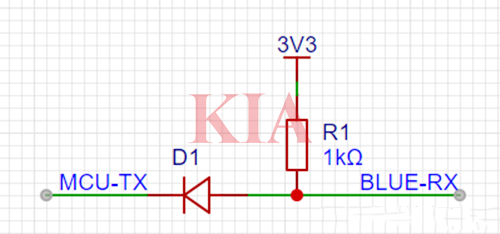

當MCU-TX為高電平，二極管D1截止，BLUE-RX接電源3V3上拉電阻，此時BLUE-RX電平控制在3V3高電平，MCU-TX為5V高電平；
當MCU-TX為低電平，二極管D1導通，BLUE-RX接入低電平，此時BLUE-RX低電平，MCU-TX為低電平。
當3.3V_TXD輸出高電平時，D2截止，5V_RXD被R14上拉到5V,同時又被D1鉗位到3.3V，所以5V_RXD為高，即A點電平大概為4V左右；
當3.3V_TXD輸出低電平時，D2導通，5V_RXD被D2拉低，所以5V_RXD為低，即A點電平大概為0.3V左右；
當5V TXD輸出高電平時，通過二極管D3鉗位到3.3V,所以3.3VRXD為高，即B點電平大概為3.6V左右；
當5V TXD輸出低電平時，D3不導通，直接通過電阻R15將3.3V_RXD拉低，所以3.3V RXD為低；
這個電路雖然成本低，漏電流小；但它電平還是存在一定的誤差，因為二極管都有一個正向壓降，所以要正確的選擇二極管，并且電平不能超出芯片正常工作的電平，還有一個缺點就是由于限流電阻會對速度有影響，所以建議此電平轉換在100KHz的通訊下使用。
