恒壓電源和恒流電源區別,怎么區分?-KIA MOS管

恒壓電源和恒流電源

恒壓電源：輸出電壓固定，電流根據歐姆定律（I=V/R）隨負載電阻變化。適用于需穩定電壓的場景，如電子設備供電、通信系統和實驗室儀器。

恒流電源：輸出電流固定，電壓根據歐姆定律（V=I×R）隨負載電阻變化。適用于需精確電流控制的場景，如LED驅動、電池充電和電化學實驗。

恒壓電源：通過反饋電路調節輸出電壓，當負載變化時自動調整電流以維持電壓不變（如穩壓精度≤0.5%FS）。適用于需穩定電壓的場景（如電子設備供電）。

恒流電源：通過控制回路固定輸出電流，電壓隨負載阻抗變化（如穩流精度≤0.5%FS）。常見于電鍍、LED驅動等需精確電流控制的領域。

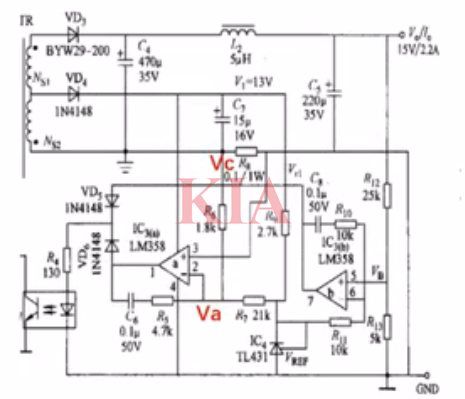

開關電流恒壓恒流電路

恒壓電源和恒流電源區別

恒壓電源和恒流電源的核心區別在于輸出特性：恒壓電源維持輸出電壓恒定而電流隨負載變化，恒流電源則維持輸出電流恒定而電壓隨負載變化。

電源輸出特性不同

恒流電源在負載變化時保持電流恒定，電壓自動調整。恒壓電源在負載變化時保持電壓穩定，電流隨需求變動。例如連接LED燈帶，恒流電源確保每顆燈珠電流相同，避免燒毀；恒壓電源則保證整體電壓穩定，適合普通家用電器。

核心控制原理差異

恒流電源通過實時監測負載阻抗調整輸出電壓，內部采用電流反饋閉環系統。恒壓電源內置電壓基準源，通過比較實際輸出電壓與設定值，動態調整功率器件導通狀態。市面常見的可調電源通常具備CC/CV雙模式，當負載阻抗低于設定閾值時自動切換工作模式。

應用場景區分明顯

恒流電源用于激光二極管、LED陣列、電池充電等對電流敏感的場合。恒壓電源適用于手機充電器、電腦主板供電、實驗室測試等需要穩定電壓的場景。特殊設備如電鍍裝置需要同時具備兩種模式，前段恒流保證鍍層均勻，后段恒壓防止過載。

設備標識參數有別

恒流電源銘牌標注最大輸出電壓和恒定電流值，例如"36V2A”表示電流恒定為2A，電壓在0-36V間自動變化。恒壓電源標注額定電壓和最大輸出電流，如”12V5A”指電壓穩定12V，電流不超過5A。部分電源面板設有CC/CV指示燈，紅色代表恒流模式，綠色代表恒壓模式。

LED恒壓電源與恒流電源的差異

恒壓電源在負載允許的范圍內，其輸出電壓保持恒定，不受負載變化的影響。這種電源常用于小功率的LED模組和小功率LED光條等場合。恒壓電源，亦可稱為穩壓電源，能夠在負載（即輸出電流）發生變化時，確保電壓的穩定性。

如何調整恒壓電源的輸出電流

要調整恒壓電源的輸出電流，一種常見的方法是利用采樣電阻與運算放大器結合，通過控制MOS管來改變驅動電壓，進而調節MOS的內阻，從而設計出一個恒流源。若僅需進行限流操作，則無需直接關斷。
