dcdc電路,12v轉5v電路原理圖-KIA MOS管
信息來源:本站 日期:2025-10-17
高壓差降壓電源設計
高壓差的電源設計,推薦使用開關電源進行降壓,在單片機設計中,高壓差降壓一般使用開關電源來處理,因為在高壓差的情況下,開關電源效率高,功耗小,尤其在需要輸出電流較大的情況下發熱不會太嚴重,一般單片機的供電是12V的直流,想要用它來獲取5V的直流,所以推薦使用DC-DC開關電源轉換電路,就是對DC(直流)電源進行開關,獲取DC(直流)輸出開關電源一般外部元件較多,設計布局要稍微注意,這里是常用的大電流開關電源設計(12V-5V),使用XL4015電源芯片,轉換效率可達95%,電流最高可達5A。
dcdc低壓直流降壓轉換

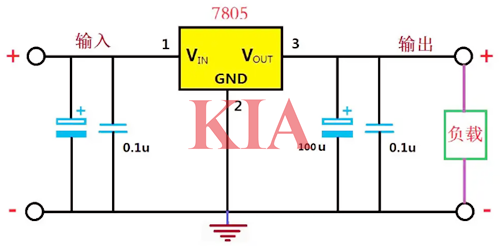

使用7805進行降壓,7805屬于常用的線性三端穩壓器,輸入電壓范圍不大于35V,輸入輸出壓差2V,最大輸出電流1.5A,下圖為原理圖,其不足之處就是效率低,特別是壓差越大時其效率越低。比如這里12V轉5V的效率為5V/12V≈41.7%。
使用7805降壓時,還需特別注意:負載電流不應太大,小于600mA最佳,還需增加散熱片。比如負載電流為600mA時,7805的功耗P=(12-5)*0.6=4.2(W)。因為電流太大時,自身功耗較大能量損失嚴重,而且散熱問題不好處理,比如負載電流高達1A時,7805的自身功耗達7W,一般的散熱器根本扛不住!若負載電流確實比較大,也可以通過分級降壓的方式進行散熱,比如12V先經過7809降壓為9V,然后在通過7805降壓為5V,這樣即使負載電流1A,那么7809的功耗為3*1=3W,7805的功耗為4*1=4W,分別給7809和7805都增加散熱片即可。
BUCK電路設計

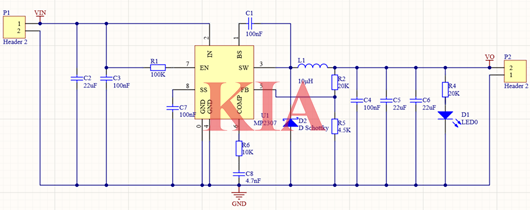

基于BUCK電路降壓原理,采用同步整流芯片MP2307結合電阻、電感、電容和肖特基二極管實現12V轉5V的功能。
