儲能逆變器工作原理圖文詳解-KIA MOS管
信息來源：本站 日期：2025-09-26
儲能逆變器是一種將直流電轉化為交流電，并能夠將電能儲存于電池中的設備。儲能逆變器在應對電網電力波動和提高電力系統供電質量方面具有非常重要的作用。它可以控制電池與電網之間的輸電功率，并且在電網短暫掉電時保證負載的持續供電。
儲能逆變器不僅具備并網逆變器的功能，還能夠管理儲能設備(如電池)的充放電過程。儲能逆變器可以將多余的電能存儲在電池中，并在需要時將電池中的電能轉換為交流電供家庭或商業用途使用。
DC-AC轉換：通過逆變電路將直流電轉換為交流電。
AC-DC轉換：通過整流電路將交流電轉換為直流電，存儲在電池中。
充放電管理：通過控制電路，管理電池的充電和放電過程。
主要功能
DC-AC轉換：將直流電轉換為交流電，供家庭或商業用途使用。
AC-DC轉換：將交流電轉換為直流電，存儲在電池中。
儲能管理：管理電池的充放電過程，優化電池壽命和系統性能。
保護功能：包括過壓保護、欠壓保護、過載保護、短路保護等，確保系統安全運行。
應用場景
家庭儲能系統：用于管理家庭光伏電池和儲能電池的充放電過程，提高家庭能源自給率。
商業儲能系統：用于管理商業建筑屋頂光伏電池和儲能電池的充放電過程，提高能源利用效率。
微電網系統：用于管理微電網中的發電設備和儲能設備，實現能源的高效利用和智能調度。
儲能逆變器
儲能一般為直流，電網為三相交流，因此儲能如果想并網運行，必須具備直流轉三相交流的元件，這個元件就是逆變器。

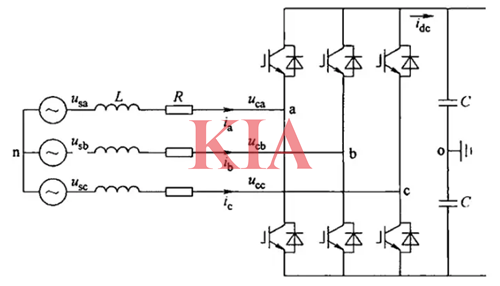

逆變器最簡單的兩電平結構如下：
上圖中間即兩電平結構的逆變器，左側可以理解為電網，右側為儲能。
逆變器的核心是拓撲和控制，對于采用相同拓撲的儲能，控制環節不同，特性也會有所區別。傳統的儲能單元一般采用功率控制，即儲能輸出功率跟蹤給定的有功/無功信號，給定的信號與電網頻率、電壓無關，因此儲能功率不會隨電網頻率、電壓變化而變化。
