三相異步電動機正反轉接線方法
三相異步電動機正反轉接線是通過交換任意兩相電源實現轉向切換，并需配置雙重聯鎖保護電路防止相間短路，具體實施需使用2個交流接觸器、3個按鈕開關及配套保護元件。

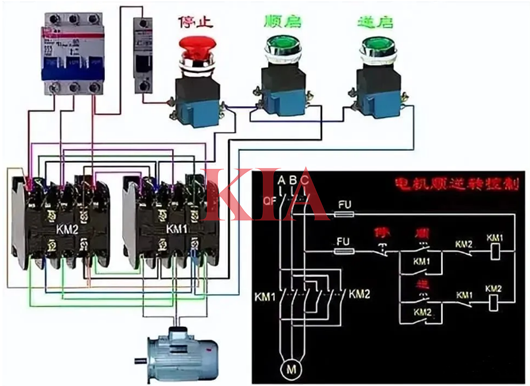

三相異步電動機接線圖
電機要實現正反轉控制，將其電源的相序中任意兩相對調即可（換相），通常是V相不變，將U相與W相對調節器，為了保證兩個接觸器動作時能夠可靠調換電動機的相序，接線時應使接觸器的上口接線保持一致，在接觸器的下口調相。由于將兩相相序對調，故須確保二個KM線圈不能同時得電，否則會發生嚴重的相間短路故障，因此必須采取聯鎖。
為安全起見，常采用按鈕聯鎖（機械）與接觸器聯鎖（電氣）的雙重聯鎖正反轉控制線路；使用了按鈕聯鎖，即使同時按下正反轉按鈕，調相用的兩接觸器也不可能同時得電，機械上避免了相間短路。
另外，由于應用的接觸器聯鎖，所以只要其中一個接觸器得電，其長閉觸點就不會閉合，這樣在機械、電氣雙重聯鎖的應用下，電機的供電系統不可能相間短路，有效地保護了電機，同時也避免在調相時相間短路造成事故，燒壞接觸器。
單相電機正反轉接線方法
正轉接線
電容連接阻值最大端子，火線接入主線圈的一端，零線接入另一端，即可完成正轉接線。

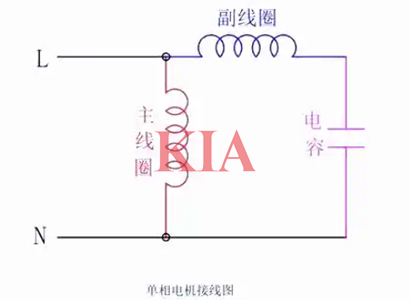

首先，將電容連接在阻值最大的兩個端子上。隨后，將火線接入主線圈的一端，零線接入另一端，即可完成正轉接線，如圖所示。
反轉接線
反轉接線方法與正轉接線類似。首先，同樣將電容連接在阻值最大的兩個端子上。接著，將火線與副線圈的一端相連，零線則接入副線圈的另一端，從而完成反轉接線。
接線技巧
無論電機是正轉還是反轉，電容始終跨接在阻值最高的兩根線，即主線圈與副線圈之間。若需正轉，將零線與火線分別接至主線圈兩端；若需反轉，通過轉換開關改變火線與電容連接實現正反轉切換。

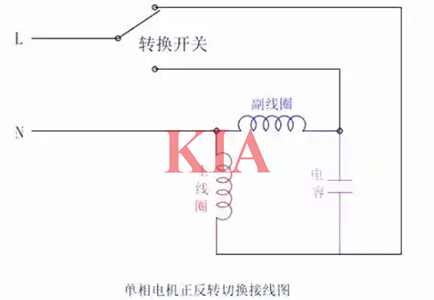

實現單相電機正反轉的靈活切換，只需將電容兩端的引線接至一個轉換開關，通過開關的上下撥動，即可改變火線與電容的連接位置，進而達成正反轉的目的。
