直流電子負載

直流電子負載是通過控制內部功率（MOSFET）或晶體管的導通量（量占空比大?。?，依靠功率管的耗散功率消耗電能的設備。

直流電子負載的核心是通過功率器件（如MOSFET或IGBT）組成的電路精確模擬用電設備特性。

工作流程：

1.功率消耗模塊：通過控制MOSFET的導通程度調節電流通路，將電能轉化為熱能耗散，或通過能量回饋電路將電能返回電網。

2.反饋控制系統：

電流采樣：利用高精度電阻實時監測電流，誤差精度可達±1A。

運算放大器閉環控制：通過比較設定值與采樣值，動態調整功率器件的導通量，維持恒流、恒壓等目標參數。

3.保護機制：集成過壓、過流、溫度監測模塊，例如當電壓超過閾值或溫度達200℃時自動切斷輸入。

直流電子負載的工作原理

直流電子負載的工作原理包含恒流（CC）、恒壓（CV）、恒阻（CR）、恒功率（CP）四種核心模式。

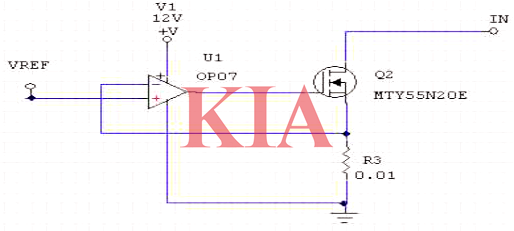

1.恒流（CC）工作模式

將電子負載設置為恒流工作模式時，無論電壓怎么變化，電流值保持恒定。要注意的是，該模式的電壓是不可以編程的。但是，如果DUT施加的電壓高于規定電流范圍內允許的電壓，就會啟動電子負載的過壓保護機制，跳閘并關閉輸入。

電流值可在高量程與低量程的范圍內進行編程，如果量程值在量程重疊區域，則負載選擇低量程。如果電流設置在低范圍之外，負載會自動將輸入調整到低范圍內的最大值。

直流電子負載,原理

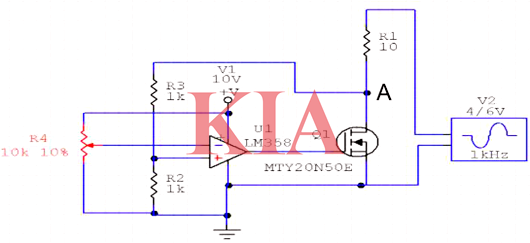

2.恒壓(CV)工作模式

電子負載處于恒壓工作模式時，負載模塊試圖消耗足夠的電流來控制電源電壓到程序設定的值。CV(恒壓)操作設置了電流限制，如果負載電流保持在電流限制所設置的范圍內，輸出電壓將保持其程序設置。當輸出電流達到電流極限時，設備不再工作在恒壓模式下，輸出電壓不再保持恒定。相反，電子負載現在將輸出電流調整到其電流限制設置。如果電壓持續上升，直至超過規定電流范圍允許的電壓或最大功率，過壓保護機制啟動，跳閘并關閉輸入。

直流電子負載,原理
