鋰電池充電器原理

鋰電池充電器是用于為鋰離子電池充電的設備。鋰電池對充電器的要求較高，需要保護電路，所以鋰電池充電器通常都有較高的控制精密度，能夠?qū)︿囯x子電池進行恒流恒壓充電。

鋰電池充電器的工作原理是通過外接限流型充電電源和P溝道場效應管，對單節鋰離子電池進行安全有效的快充。特點是在不使用電感的情況下仍能做到很低的功率耗散。充電控制精度達0.75%，可以實現預充電、過壓保護和溫度保護功能。當電池電壓達到設定的門限時，充電器會進入脈沖充電方式。在充電結束時，LED指示燈將會按一定的周期閃爍。

鋰電池充電器采用恒流恒壓（CC-CV）充電模式，通過精準控制電流和電壓，匹配鋰離子電池的化學特性。

1.涓流預充：當電池電壓低于3V時，以0.1C小電流恢復電池活性（C為電池容量，如1C=1000mA對應1000mAh電池）。

2.恒流充電：電池電壓升至3V后，以0.2C-1.0C恒定電流快速充電，直至電壓達到4.2V（單節電池標準）。

3.恒壓充電：維持4.2V恒定電壓，充電電流逐漸下降，避免過充風險。

4.充電終止：當電流降至設定值的1/10（通常0.02C-0.07C）或達到預設時間后自動停止充電。

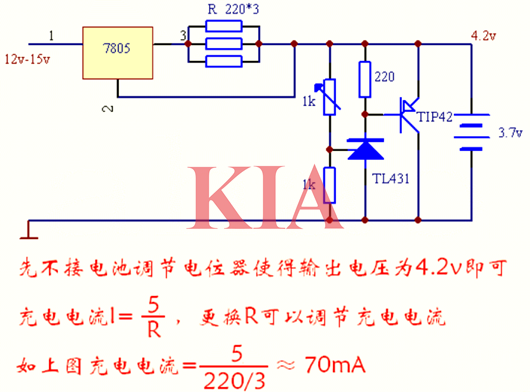

鋰電池充電器原理圖

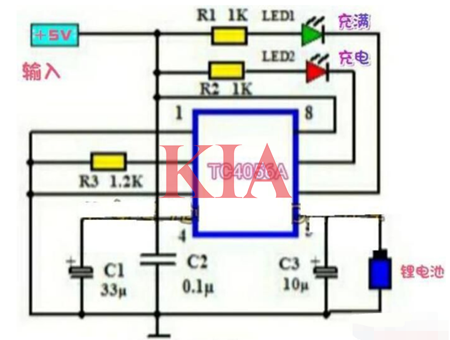

充電電流為1A的TC4056充電板（TC4057構成的充電板的充電電流為0.5A），電路原理如圖。

鋰電池充電器電路,原理

該充電IC是一款大電流的線性鋰電池充電IC，工作電壓典型值為5V（可以使用5V手機充電器作為充電電源），輸出的充電終止電壓為4.2V，最大充電電流為1A，且可以通過外置電阻來設定充電電流的大小。

圖中，TC4056的②腳所接的電阻R3決定著鋰電池充電電流的大小，若R3取值1.2KΩ，充電電流可達1A。

對于容量較小的鋰電池，可以通過增大R3的阻值的方式來降低充電電流，R3取值為2KΩ時，充電電流為0.6A。

電路中的LED1和LED2分別為充滿指示燈和充電指示燈，正常充電時，LED2指示燈點亮，當鋰電池充滿電后，LED1點亮，LED2熄滅。

這種成品的TC4056充電板一般都帶有USB充電插口，在使用時只需要將5V手機充電器的輸出通過充電線與USB插口連接，并將鋰電池的正負極分別與充電板上的BAT＋和BAT－端連接即可充電。

因?yàn)門C4056的充電輸出端⑤腳內部為PMOS場效應管輸出級，所以在使用時不需要再添加防倒流二極管，在沒有5V充電電壓時，即使鋰電池與TC4056的⑤腳連接，也不會有電流倒流入IC內部。
