otl功率放大器電路圖,電路原理-KIA MOS管
信息來源：本站 日期：2025-08-06
OTL (Output Transformer Less)，無輸出變壓器。otl功率放大器就是沒有輸出耦合變壓器的功率放大器。otl功率放大器采用輸出端耦合電容取代輸出耦合變壓器。

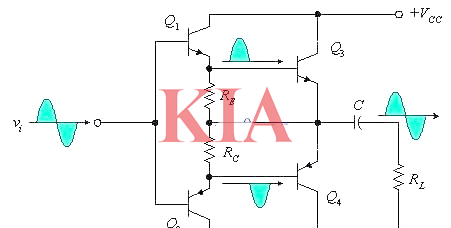

otl功率放大器電路
OCL電路采用直接耦合方式，低頻特性好，但必須用兩路電源供電，這為整個電路的設計帶來了不便。
OTL電路采用射極輸出形式，為互補電路，其輸出與負載用電容耦合，設T1和T2特性理想對稱，且忽略導通電壓UBE。在靜態時，功放管的基極電位和射極電位均為Vcc/2，耦合電容兩端電壓Uc也為Vcc/2，兩只管子均截止。
半對稱互補OTL放大電路圖
這種電路結構特點在于功率級常采用B類SEPP.OTL功率放大電路，以充分利用其高功率特性。然而，在追求完美音質的道路上，A類放大電路因其不失真特性而備受推崇。盡管如此，受限于三極管散熱和電源容量，A類放大電路的應用相對較少。在PP電路中，雖然輸出電路產生的偶次高諧波可相互抵消，但主放大器推動PP電路中的A類驅動級時仍會產生二次高諧波，因此高諧波問題依然不容忽視。為了解決這一問題，B類PP電路通過穩定偏壓的設計來有效減少交叉失真，從而提升音質。
全對稱互補OTL放大電路圖
這種電路結的構特點在于采用全對稱的互補設計，旨在實現更高的放大效率和更低的失真度。然而，與半對稱電路類似，全對稱互補OTL放大電路也面臨著高諧波問題的挑戰。設計需要精心調整電路參數，以確保輸出信號的純凈和高質量。
