220v電機接線方法

220V電機接線方法：單相接電容端實現正反轉，三相采用三角形接法或配合變頻器使用。

單相220V電機接線方法（適用于家庭常規插座電源）

1.識別電容端與公共端

單相電機通常有3根線：公共端（常為黑色）、電容端（如紅色和黃色）。

用萬用表測量電阻，電阻值最大的兩根線為電容端。

2.接線步驟

公共端接零線，電容端接啟動電容。

火線接電容端任意一端：

火線接紅色線 →電機正轉·火線接黃色線→電機反轉。

3.示例與驗證

若正反轉方向不符，僅需交換電容端的兩根線即可。

若電機不轉，需檢查電容是否損壞或繞組是否燒毀（電阻值是否符合主副繞組之和）。

三相220V電機接線方法（需三相電源）

1.三角形接法（4接法）

適用場景：三相220V電源（非家庭單相電）。

接線方式：將短路片連接為W2-U1、U2-V1、V2-W1，三相電源接入這三組端口。

2.注意事項

若誤用星型接法（Y型），電壓會降至127V，導致電機無法啟動或燒毀。

若需用家庭單相220V驅動三相電機，需額外設備（如單相變頻器Q或電容）轉換供電方式，但可能降低效率和功率。

220v電機接線圖

220V電機通常指線電壓為220V的三相交流異步電動機。電機接線包括電機電源線和內部接線，內部接線采用△接法或Y接法，必須參考電機銘牌的接線圖。根據具體電路，不同電機的內部繞組接線方式是不同的，△接法或Y接法的唯一參考因素是電動機的電源電壓。

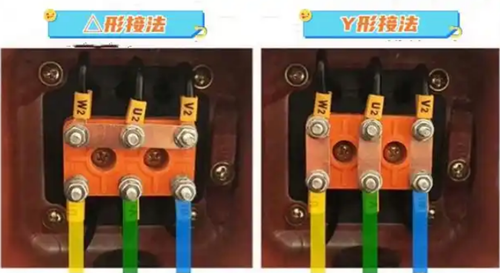

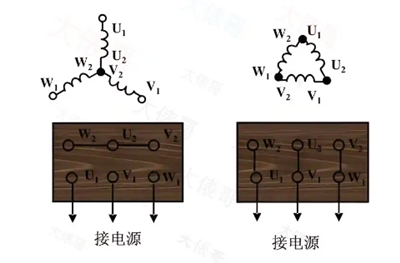

星型接法（Y型接法）

適用場景

星型接法一般用于3KW以下的小功率三相異步電動機。

接法原理

我們知道，三相電動機內部有三個繞組。星型接法就是把三個繞組的一端連在一起，形成一個中性點。因?yàn)槿嚯妱?dòng)機的三個繞組電阻相同，而380V三相電源的線電壓也是平衡的，所以中性點的電壓為0。此時，每個繞組上加載的電壓其實是220V。

應用實例

根據這個原理，有些朋友在220V燈泡沒有零線的情況下，也會采用星型接法，用380V電源供電。這種情況下，燈泡也能正常工作，因?yàn)槊總€(gè)繞組上的電壓是220V，符合燈泡的額定電壓。

三角形接法（△接法）

適用場景

三角形接法一般用于4KW以上的三相異步電動機。

接法原理

和星型接法不同，三角形接法是將三個繞組的首尾相連，拉直了看就像一個三角形，因此得名。在這種接法下，每個繞組的兩端都是火線，所以每個繞組上的電壓是380V。

特點

由于每個繞組上的電壓較高，三角形接法適合大功率電機，能夠提供更大的啟動轉矩和運行功率。

總結：不管是哪一種接法，黃綠紅三條電源線接的是U1 V1 W1

星型接法：適合小功率電機，每個繞組電壓為220V。

三角形接法：適合大功率電機，每個繞組電壓為380V。
