mosfet和igbt介紹

場效應管有結型場效應管（JFET）和絕緣柵場效應管（MOS管）兩種類型。MOS管即MOSFET，中文全稱是金屬-氧化物半導體場效應晶體管，由于這種場效應管的柵極被絕緣層隔離，所以又叫絕緣柵場效應管。MOSFET又可分為N溝耗盡型和增強型；P溝耗盡型和增強型四大類。

特點：輸入阻抗高、開關速度快、熱穩定性好、電壓控制電流等特性，一般用作放大器、電子開關等用途。

IGBT (Insulated Gate Bipolar Transistor)，絕緣柵雙極型晶體管，是由晶體三極管和MOS管組成的復合型半導體器件。

特點：入阻抗高，電壓控制功耗低，控制電路簡單，耐高壓，承受電流大等。常用于應用于如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。

結構特點

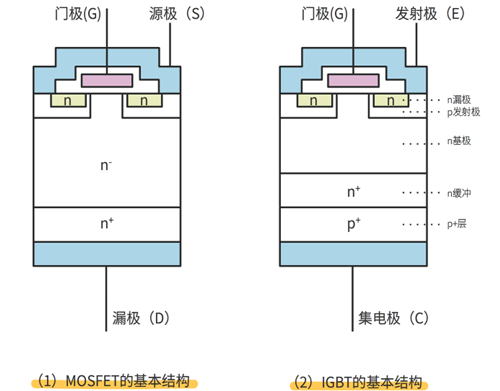

MOS管和IGBT管的內部結構如下圖所示：

IGBT是通過在MOSFET的漏極上追加層而構成的。

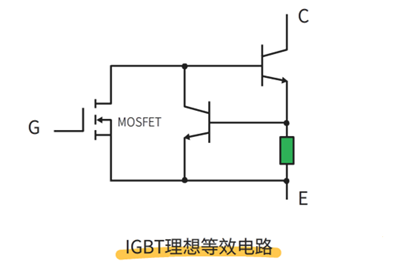

IGBT實際就是MOSFET和晶體管三極管的組合，MOSFET存在導通電阻高的缺點，但IGBT克服了這一缺點，在高壓時IGBT仍具有較低的導通電阻。

另外，相似功率容量的IGBT和MOSFET，IGBT的速度可能會慢于MOSFET，因為IGBT存在關斷拖尾時間，由于IGBT關斷拖尾時間長，死區時間也要加長，從而會影響開關頻率。

工作原理

MOSFET：由源極、漏極和柵極端子組成，是通過改變柵極電壓來控制漏極和源極之間的電流。

當柵極電壓為正時，N型區會形成一個導電通道，電流從漏極流向源極；當柵極電壓為負時，通道被截止，電流無法通過。

IGBT：由發射極、集電極和柵極端子組成，是通過控制柵極電壓來控制集電極和發射極之間的電流。

當柵極電壓為正時，P型區中會向N型區注入電子，形成一個導電通道，電流從集電極流向發射極；當柵極電壓為負時，通道被截止，電流則無法通過。

mosfet和igbt的優缺點

mosfet優點

高開關速度：MOSFET的開關速度非?？?，適用于高頻應用，如開關電源、逆變器等。

低導通壓降：在導通狀態下，MOSFET的壓降較低，特別是在低壓應用中，能夠實現高效率的電能轉換。

高輸入阻抗：MOSFET的輸入阻抗非常高，對外部電路的影響小，易于與各種電路集成。

低功耗：在正常工作狀態下，MOSFET的功耗相對較低，且當MOSFET處于關斷狀態時，幾乎沒有漏電流，有助于降低整體電路的功耗。

低噪聲：MOSFET的內部結構使其具有較低的噪聲水平，適合需要高精度和低噪聲的應用。

mosfet缺點

耐壓能力有限：MOSFET的耐壓能力沒有IGBT強，通常適用于較低電壓的應用。

電流承受能力有限：雖然MOSFET可以做到很大的電流，但其電流承受能力不如IGBT。

igbt優點

高效率：IGBT具有較低的導通電阻，能夠實現高效率的功率調節。

大電流承受能力：IGBT能夠承受較大的電流和電壓，適用于高功率應用和高電壓應用。

高速開關：雖然其開關速度略低于MOSFET，但IGBT仍能在短時間內完成開關操作，適用于中低頻電路。

良好的熱導性：IGBT具有較好的熱導性能，可以在高溫環境下穩定工作。

絕緣性強：IGBT內外殼具有較好的絕緣性能，可以避免電磁干擾和其他電氣問題，提高系統的安全性。

igbt缺點

開關速度較慢：與MOSFET相比，IGBT的開關速度較慢，不適合高頻應用。

充電時間較長：IGBT的充電時間較長，需要較長時間才能完成開關操作。

死區問題：由于體二極管的存在，IGBT在開關過程中可能存在電流波動，影響系統性能。

溫度變化敏感：IGBT的性能受溫度影響較大，需要在使用中注意溫度控制。

成本較高：作為一種高性能器件，IGBT的成本相對較高。

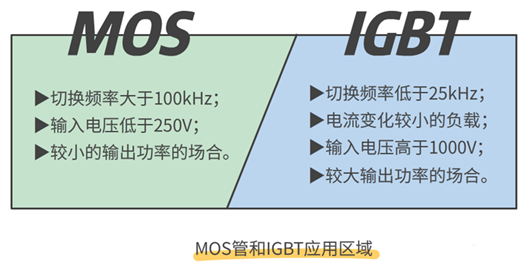

mosfet和igbt應用選擇

MOSFET高頻特性好，可以工作頻率可以達到幾百kHz、上MHz，缺點是導通電阻大在高壓大電流場合功耗較大；而IGBT在低頻及較大功率場合下表現卓越，其導通電阻小，耐壓高。

MOSFET應用于開關電源、鎮流器、高頻感應加熱、高頻逆變焊機、通信電源等高頻電源領域；IGBT集中應用于焊機、逆變器、變頻器、電鍍電解電源、超音頻感應加熱等領域。
