100W逆變器電路圖

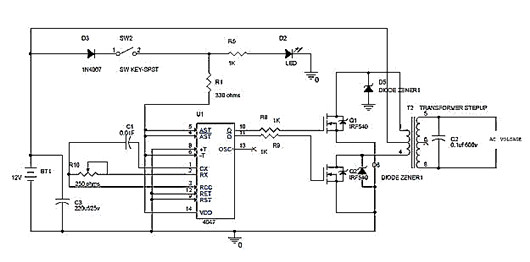

在電路圖中可以觀察到，12V電池是二極管LED的連接器，也連接到IC8的引腳4047，即VCC或電源引腳，也連接到引腳4和5，它們是不穩定的，并且是IC的補充不穩定的。電路中的二極管將有助于不產生任何反向電流，LED將作為電池是否工作的指示器。

ICCD4047將在非穩態多諧振蕩器模式下工作。為了在非穩定的多諧振蕩器模式下工作，我們需要一個外部電容器，該電容器應連接在引腳1和引腳3之間。Pin2由電阻和可變電阻連接，以改變IC的輸出頻率。其余引腳接地。引腳10和11連接到MOSFETIRF540的柵極。引腳10和11是Q和~Q，這些引腳的輸出頻率以50%占空比產生。

輸出頻率通過電阻連接到MOSFET，這將有助于防止MOSFET負載。主交流電流由兩個mosfet產生，它們將充當兩個電子開關。電池電流通過Q1流過變壓器初級線圈的上半部分或正半部分，這是當引腳10變高而下半部分或負半部分通過相反的電流流過變壓器的初級線圈時完成的，這是在引腳11為高電平時完成的。通過切換兩個MOSFET產生電流。

這個交流電從這個線圈給次級線圈的升壓變壓器，才會得到增加的交流電壓，這個交流電壓太高了；從升壓變壓器，我們將獲得最大電壓。Zenor二極管將有助于避免反向電流。

注意：產生的交流電不等于正常的交流電源或房屋保持電流。您不能將此電壓用于加熱器、電飯煲等純電器。由于MOSFET的快速開關散熱會影響效率，因此請使用散熱器來消除此問題。

場效應管100W逆變電路

電路工作原理：

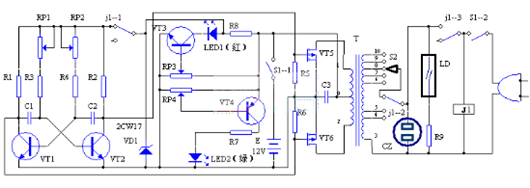

VT1和VT2構成多諧振蕩器，振蕩頻率為5Hz。當電壓下降時，為使頻率不變，振蕩器由穩壓管VD1穩壓后供電。多諧振蕩器輸出輸出的方波電壓，直接推動VMOS大功率管，經變壓器升壓后的220V交流電從插座CZ引出。

繼電器J1用于逆變和充電的自動轉換。當電網送電時，J1通電，則J1－3接通電網電源，J1－2從變壓器T的⑧腳跳到⑤腳，使變壓器①、②對0腳產生15V的交流電壓，J1－1斷開多諧振蕩器電源，所以VMOS管柵極電壓為零，此時VMOS管相當于二極管，15V交流電經VMOS管全波整流后對電瓶充電。LED1是充電結束指示，LED2是放電完畢指示。氖燈LD指示高電壓。當電網送電但電瓶已充足，或雖停電但不需逆變器工作時，關斷電源開關S1。

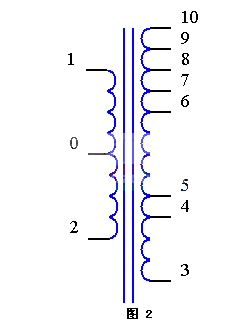

當元件全部焊接完成檢查無誤時，接通12V電源，這時電路應能起振，用示波器觀察VT1、VT2集電極電壓波形，調節RP1、RP2使之為50Hz，并且波形對稱。改變電源電壓，調節RP3使LED1在電源電壓為16.8V時點亮，電源電壓在16V以下時熄滅。調節RP4使LED2在電源電壓大于11V時點亮，小于10.5V時熄滅。2CW17應滿足當電源電壓在10.5－17V時均能向多諧振蕩器提供9V直流電壓。變壓器的鐵芯截面積應不小于10cm2，繞線數據見圖2。當③腳和⑧腳加220V交流電時，0－1和0－2端電壓為11V；⑦、⑥、⑨、⑩腳是為調節逆變電壓而設計的；當③腳與⑤腳加220V交流電，0－1和0－2端電壓為15V，用于對電瓶電量的補充；③腳和④腳加220V交流電時，0－1和0－2端電壓為17V，用于對放電完畢的電瓶進行快速充電。

電網停電時，逆變器會自動投入運行，逆變電壓從插座引出，打開電源開關，氖燈應發光，LED2也應發光（綠）。當綠光熄滅時，表示電瓶電量已放完，應停止使用逆變器。要注意的是電瓶不能長期虧電，也不能充足后長期不用，一星期應放電1小時左右，放完后要及時充足電。一、兩個月要徹底放電一次，放完電后也要及時充足電備用。
