非門電路（NOT gate）是邏輯電路的基本單元，其工作原理是通過輸入信號的電平反轉來實現邏輯非的功能。
非門電路有一個輸入端和一個輸出端。當輸入端為高電平（邏輯1）時，輸出端為低電平（邏輯0）；當輸入端為低電平（邏輯0）時，輸出端為高電平（邏輯1）。也就是說，輸入端和輸出端的電平狀態總是反相的。這種運算稱為非運算，其邏輯功能相當于邏輯代數中的非。
非門電路可以通過晶體管開關來實現。以晶體管為例，當輸入端為0時，晶體管關閉，電流無法通過，輸出端為1；當輸入端為1時，晶體管打開，電流通過，輸出端為0。這種反相的特性使得非門電路能夠?qū)崿F(xiàn)邏輯非的功能。
非門電路
非門電路又叫“否”運算，也稱求“反”運算，因此非門電路又稱為反相器。

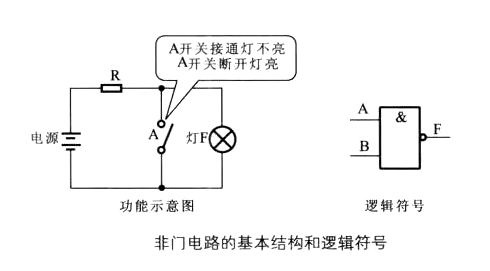

非門電路基本結構和邏輯符號：
在非門電路中，當開關A閉合時，電路短路，燈F不亮；如果開關斷開，燈亮。

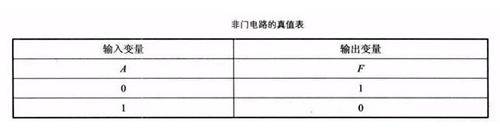

非門電路真值表
最基本的非門電路是利用晶體三極管的開關特性構成的。可以實現非邏輯關系。

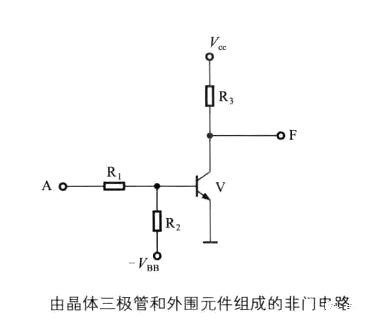

由晶體三極管和外圍元件組成的非門電路：
上圖中，A為輸入變量，Y為輸出變量，利用晶體三極管的反相放大特性，當A為低電平，三極管截止，輸出端Y為高電平。當輸入高電平，三極管處于飽和區，輸出端Y為低電平。

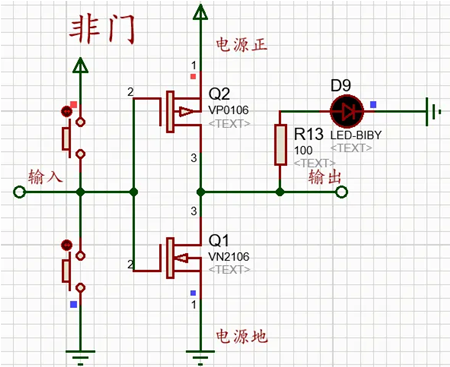

mos管邏輯電路：非門
一個輸入，一個輸出。輸入為正時，輸出為負。輸入為負時，輸出為正。
輸入端為正（高電壓）
輸入端為正（高電平），電流電壓經輸入端到達兩個MOS管的柵極（控制端）上管是PNP型MOS管，柵極（控制端）接正極（高電平）不導通。下端是NPN型MOS管，柵極（控制端）接正極（高電平）導通。電源地和輸出端連通，輸出端為負極（低電平）狀態，LED燈兩端都接負極沒有電流電壓差，LED燈無法被點亮。
輸入端為負（低電壓）
輸入端接電源地（低電平）上端PNP型MOS管柵極（控制端）接地，上端PNP型MOS管導通，下端NPN型MOS管柵極（控制端）接地不導通。電流電壓從電源正,流經PNP型MOS管，一腳流入三腳流出到輸出端。此時輸出端有電流電壓，呈現高電平狀態。電流電壓經限流電阻到LED燈，LED燈兩側有電流電壓差LED燈被點亮。
