不需要外加激勵信號，電路就能產生輸出信號的電路稱為信號發生電路或波形振蕩器。其中能產生正弦波輸出信號的電路稱為正弦波發生電路或正弦振蕩器。
正弦波發生電路能產生正弦波輸出，它是在放大電路的基礎上加上正反饋而形成的，它是各類波形發生器和信號源的核心電路。
正弦波發生電路的組成：放大電路、正反饋網絡、選頻網絡、穩幅電路。
正弦波發生電路工作原理
正弦波發生電路是一種負反饋閉環系統，在該系統中，反饋網絡將部分輸出信號返回放大器的輸入端。由于反饋網絡本身表現出諧振回路的特性，因此可以通過調整反饋信號的相位和幅度來控制系統振蕩的頻率和幅度。當反饋信號與輸入信號之間達到180度的位相差并且增益達到單位增益時，系統會產生自激振蕩并輸出穩定的正弦波信號。
RC正弦波振蕩電路

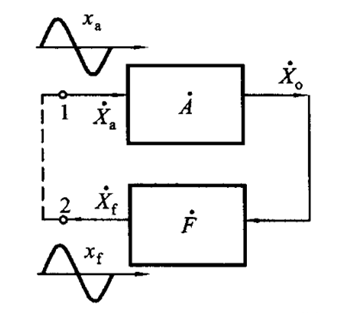

振蕩產生的原理：正弦波產生電路，原理如下圖所示。
由放大電路、反饋電路組成，形成一個回路，從放大電路的輸出作為電路的總輸出。
一般要求在放大電路和反饋回路中，經過一個回路放大后，增益大于1，而且有一定的延時。增益大于1，可以使得外部的擾動或者電路自身初始的不穩定信號放大，得到初始激勵；
經過繞環路一周，延時使得相位變化后，滿足延時整數倍周期的信號回到放大電路A處時，會再次放大，相位相同的信號得到正反饋，這個過程可以看做電路對頻率的選擇作用，所以稱為選頻網絡；
如此不斷循環，特定頻率的信號幅值越來越大，最終達到穩定，實現自行振蕩的作用。
RC正弦波振蕩電路
原理如下圖：

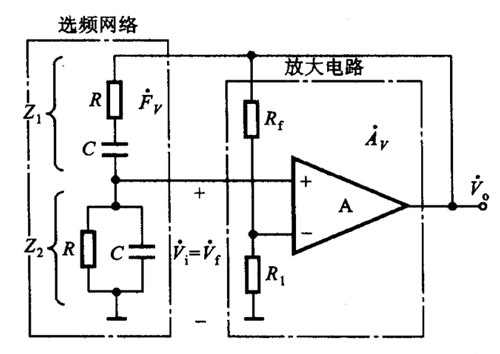

圖中，左側的RC在充放電時，會使得信號產生延時，構成選頻網絡；右側的放大器形成同相比例放大電路。
