直流升壓斬波電路用于將輸入直流電壓升至一個較高的輸出電壓。
電路結構：由一個開關器件、二極管、儲能電感和濾波電容組成。
工作原理：當開關導通時，輸入電壓通過電感為電感儲能，電感電流逐漸增大，電感中儲存的能量增多，二極管反偏截止，電容向負載供電。
當開關關斷時，電感上的電流通過二極管向負載和電容供電，電感釋放能量，輸出電壓為輸入電壓和電感電壓之和，達到升壓的效果。
通過調整開關的導通時間（占空比）可以控制輸出電壓。

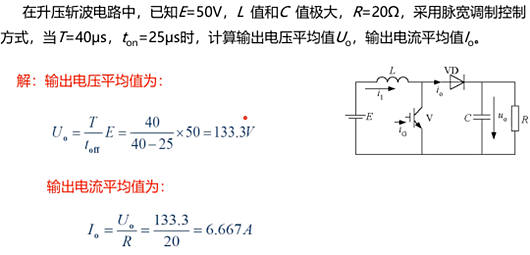

輸出電壓公式：
其中，D為占空比，范圍為0＜D＜1.
升降壓斬波電路原理

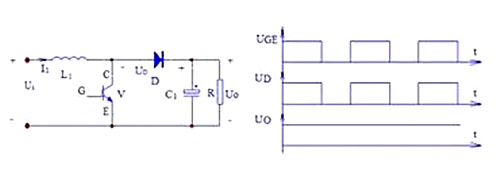

如圖所示：升壓斬波電路原理圖及波形圖，電路使用一個全控型器件V。由圖中V的柵極電壓波形UGE可知，當V處于通態時，電源Ui向電感L1充電，充電電流基本恒定為I1，同時電容C1上的電壓向負載供電，因C1值很大，基本保持輸出電壓UO為恒值。
設V處于通態的時間為ton，此階段電感L1上積蓄的能量為Ui*I1*ton。當V處于斷態時Ui和L1共同向電容C1充電，并向負載提供能量。設V處于斷態的時間為toff，則在此期間電感L1釋放的能量為(UO-Ui)*I1*toff。
當電路工作于穩態時，一個周期T內電感L1積蓄的能量與釋放的能量相等，即：
上式中的T/toff≥1，輸出電壓高于電源電壓，故稱該電路為升壓斬波電路。
