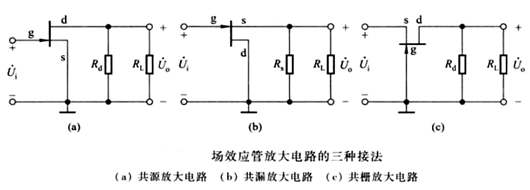

場效應管的源極、柵極和漏極與晶體管的發射極、基極和集電極相對應，因此在組成放大電路時也有三種接法，即共源放大電路、共漏放大電路和共柵放大電路。
場效應管有三種組態放大電路，分別是共源放大電路、共漏放大電路和共柵放大電路。

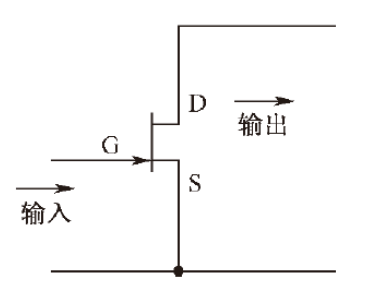

（1）共源放大器
如圖所示，它相當于晶體三極管中的共發射極放大器，是一種常用電路。輸入信號從源極與柵極之間輸入，輸出信號從源極與漏極之間輸出。

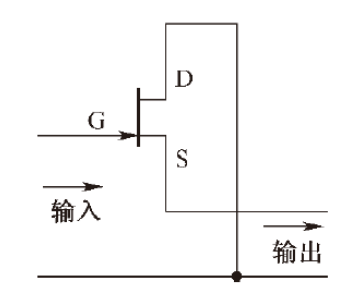

（2）共漏放大器
如圖所示，它相當于三極管中的共集電極放大器，輸入信號從漏極與柵極之間輸入，輸出信號從源極與漏極之間輸出。這種電路又稱為源極輸出器或源極跟隨器。

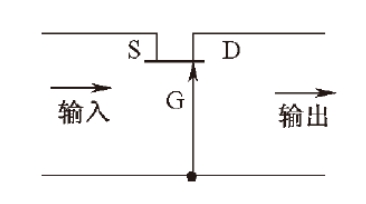

（3）共柵放大器
如圖所示，它相當于晶體三極管中的共基極放大器，輸入信號從柵極與源極之間輸入，輸出信號從柵極與漏極之間輸出。這種放大器的高頻特性比較好，與晶體三極管放大器中的共基極放大器一樣。
場效應管三種組態放大電路特點
1.共源放大電路：
輸入電壓是輸入信號的電壓變化，輸出電壓是負載電阻上的電壓變化。
具有電壓放大和電流放大的作用，電壓增益較大。
輸入電阻高，輸出電阻低。
可以實現單端放大，但需要外部耦合電容。
2.共漏放大電路：
輸入電壓是輸入信號的電壓變化，輸出電壓是源極電壓的變化。
具有電壓放大和電流放大的作用，電壓增益較大。
輸入電阻低，輸出電阻高。
適用于低頻信號放大，對高頻信號響應較差。
3.共柵放大電路：
輸入電壓是柵極電壓的變化，輸出電壓是負載電阻上的電壓變化。
具有電壓放大和電流放大的作用，電壓增益較小。
輸入電阻低，輸出電阻高。
適用于高頻信號放大，對低頻信號響應較差。
