恒流調光電路的基本原理是通過控制電路中的電流，使其保持恒定，從而實現對LED燈泡亮度的調節。LED在工作時會產生大量熱量，因此通常使用鋁基板作為底板，并使用穩壓二極管來確保電流的恒定。
以12V供電為例，通過分析電路中的電壓和電阻，可以計算出流過LED的電流。例如，當供電電壓為12V時，LED導通時的壓降約為2.1V，三極管導通時的壓降約為0.7V。通過這些參數，可以計算出流過LED的電流。

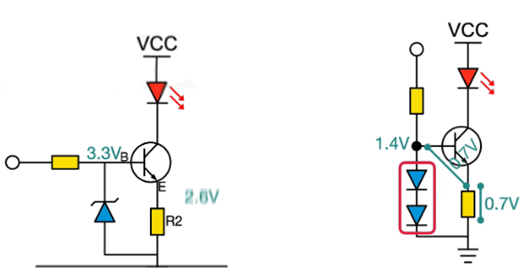

LED燈在工作的時候發熱較大，所以通常選用鋁基板作為底板；常用白色油墨。LED必須在恒流源電路下工作，下圖為最簡單的恒流源：B極電壓3.3V不變左下側藍色的為穩壓二極管，由于BE極可以看做二極管，壓降為0.7V，所以R2間的壓降為2.6V恒定，所以電流也就恒定：
電壓的很小變化會造成電流的很大變化，從而帶來更大的發熱和降低壽命：

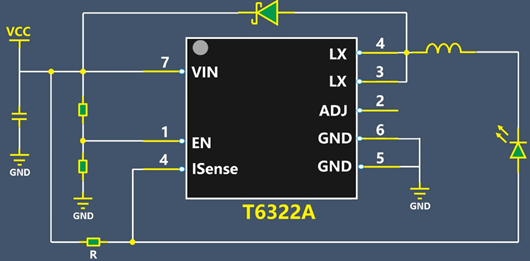

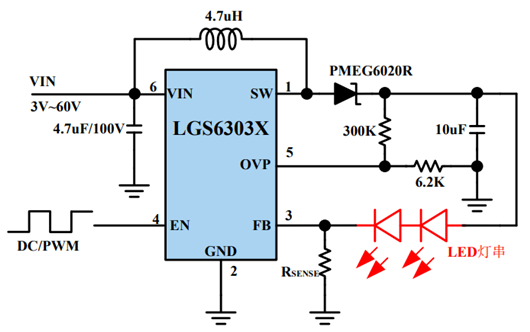

常見的FP7126是一顆平均電流模式的降壓LED調光驅動芯片，不需要外部補償元件，簡化PCB布線。
芯片DIM腳可接受PWM信號進行調光，建議調光頻率0.1kHz~20kHz，并且可共陽調光。
FP7126外置MOS，最大輸出電流5A，輸入電壓：12V以上
輸出電流精度：±2%w
反饋基準電壓：0.25V
DIM引腳接受PWM信號
調光深度可達0.01%
保護功能：OTP，SCP，UVP
