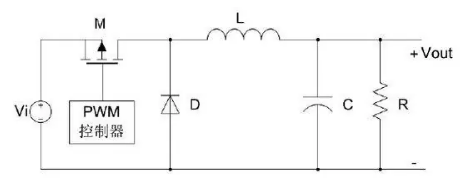

可以用單片機的PWM信號控制mos管的開通和關斷，然后mos管后端接負載。
一個MOS管，PWM的占空比變化（比如從50到100%），MOS管輸出電壓（比如100V）會變化（在這樣的情形下，比如在純阻性負載上，其峰值電壓還是100V，平均值為50V）。

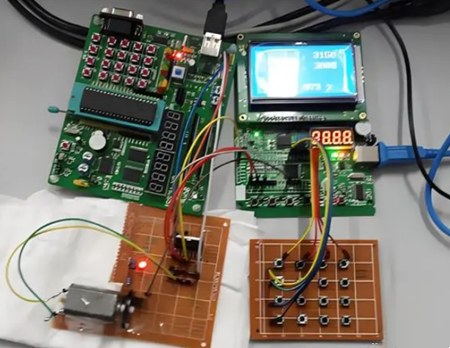

使用單片機通過PWM控制MOS管是常見電路控制方法。選擇適合的硬件，連接電路并編寫代碼，通過調整PWM占空比控制MOS管導通程度，從而控制電流或電壓。
基本的設計步驟：
單片機：選擇一款具有PWM輸出功能的單片機。
MOS管：根據應用需求選擇N溝道或P溝道的MOS管。
電源和電阻：為單片機和MOS管提供適當的電源，并考慮使用電阻來限制電流。
單片機PWM引腳連接：將單片機的PWM輸出引腳連接到MOS管的柵極（G）。
MOS管源極和漏極連接：根據電路需求，將MOS管的源極（S）和漏極（D）連接到相應的電路元件上。
電源連接：為MOS管提供適當的電源，并連接到其源極或漏極。
編寫代碼
初始化PWM：在單片機代碼中，首先初始化PWM功能，并設置PWM的頻率和分辨率。
控制PWM占空比：通過改變PWM的占空比（高電平時間占總周期時間的比例），可以控制MOS管的導通程度，從而控制電路的電流或電壓。
MOS管常用于開關電路中。MOS管相當于一個開關，只要向柵極施加電壓便可以實現自動開關，并且開關速度極快。
利用MOS管與燈泡串聯，在這里我們知道，高電平使MOS管源極和漏極導通，低電平會使其截止。
隨著開關頻率的增加，赫茲不斷的增加，燈泡閃爍的速度會越來越快，直至100赫茲以后，便不會再看到燈泡閃爍，如同一個靜止狀態。
這里需注意的是，當開關頻率不斷增加，比如頻率達到1000赫茲，這時燈泡的亮度可能會有所下降。
這是因為當高電平與低電平持續（同等狀態下）輸出以后，平均電壓會達到一個平衡的狀態，但如果將高電平的持續時間拉長，那么平均電壓就會增加。
例如，當兩者的持續時間均為50%時，高電平為10V，低電平為0V，平均電壓則為5V；當高電平的持續時間為60%，低電平為40%，兩者電壓數值不變，平均電壓則為6V：如果高電平持續時間為90%，那么平均電壓則為9V，以此類推。
這種方法一般叫PWM脈寬調制原理。
