增強型MOSFET在沒有柵極電壓的情況下處于關閉狀態。當柵極電壓達到一定閾值時，溝道中的電荷濃度增加，形成導電通道，從而使器件導通。
增強型MOSFET通常采用P型或N型半導體作為襯底，溝道區域的摻雜濃度較低。在沒有柵極電壓時，溝道區域沒有自由載流子，因此器件處于關閉狀態。
工作原理
關斷狀態：當柵極電壓為0時，溝道區域沒有自由載流子，器件關閉。
導通狀態：當柵極電壓超過閾值電壓時，柵極電場吸引溝道區域的載流子，形成導電通道。
耗盡型MOSFET在沒有柵極電壓的情況下已經形成導電通道，可以通過改變柵極電壓來控制器件的導電能力。
耗盡型MOSFET的溝道區域通常采用高摻雜的P型或N型半導體，即使在沒有柵極電壓的情況下，溝道區域也存在自由載流子。
工作原理
初始導通狀態：在沒有柵極電壓時，由于溝道區域的高摻雜，器件已經形成導電通道。
控制導通能力：通過改變柵極電壓，可以改變溝道中的電荷濃度，從而控制器件的導電能力。
增強型MOS管（常用的）SiO2中沒有任何正負電子，是柵極與溝道中間隔著絕緣層（SiO2）感應電子。
使用Vgs（th）（柵極閾值電壓）控制導通；
PMOS可以用作高端驅動，導通電阻大、價格貴、替換種類少；但是NMOS也可以替代用作高端驅動，在開關電源、馬達驅動電壓用作NMOS管。
隨著柵極偏置電壓的上升，溝道變得越來越強的反轉。隨著柵極偏置電壓的下降，溝道變的越來越弱，最后消失了。這種NMOS管的閾值電壓實際上是負的。這樣的晶體管稱為耗盡模式NMOS，或簡單的叫做耗盡型NMOS。相反，一個有正閾值電壓的的NMOS叫做增強模式NMOS，或增強型NMOS。
耗盡型MOS管可以用正、零、負電壓控制導通。
耗盡層的NMOS管在SiO2絕緣層中摻有大量的Na+或K+，Vgs=0時，這些正離子產生的電場能在P型襯底中感應出足夠的電子，形成N型導電溝道；當Vgs>0時，N溝道變大，產生較大的Id（漏電流）；當Vgs<0（閾值電壓）時，削弱正離子所形成的電場，使N溝道變窄，ld減小，關斷；
耗盡層的PMOS管在SiO2絕緣層中摻有大量的負離子；閾值電壓大于0。

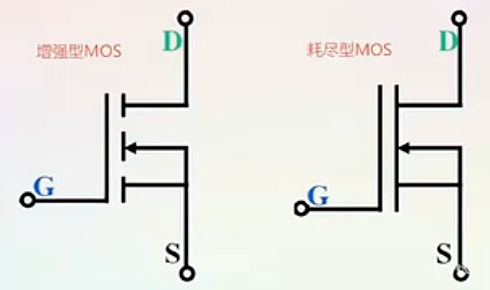

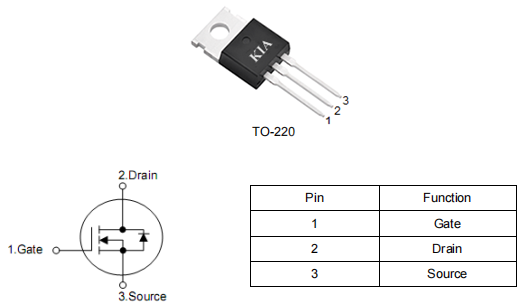

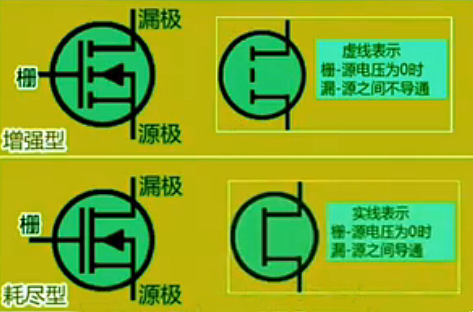

區別比較
導通狀態
增強型MOS管：需要外部正向偏置電壓才能導通。
耗盡型MOS管：在零門源電壓下即可導通。
關斷狀態
增強型MOS管：在關斷狀態下無載流子通道。
耗盡型MOS管：存在固有載流子通道，不需要外部電壓來維持導通狀態。
控制方式
增強型MOS管：需要外部電壓控制，控制靈活性更高。
耗盡型MOS管：通過施加逆偏電壓實現截止，控制相對簡單。
