常見的電路電阻端接方式

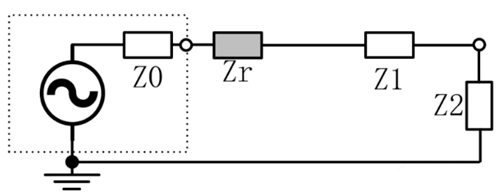

1、串聯端接

串聯端接是一種簡單直接的方法，通過在發送端輸出端串聯一個電阻，使得輸出阻抗與電阻的總值等于傳輸線的特征阻抗，從而實現阻抗匹配，減少信號反射。然而，這種方法會影響信號的上升時間，尤其是在高速電路中，可能會導致問題。同時，電阻的分壓作用也會降低發送端的輸出。

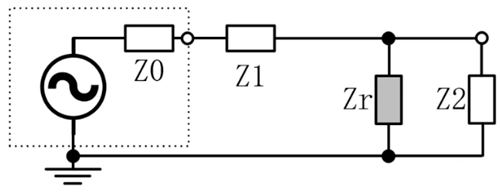

2、并聯端接

當接收端的輸入阻抗較大時，可以采用并聯端接方式。通過在接收端并聯一個電阻到地或電源，使得接收端的等效阻抗等于傳輸線的特征阻抗，實現阻抗匹配。并聯端接簡單易行，但會消耗直流功率。在上拉或下拉的情況下，還能分別提高驅動能力和對電流的吸收能力。

3、戴維寧端接

戴維寧端接結合了上拉電阻和下拉電阻，形成一個等效阻抗等于傳輸線特征阻抗的端接電路。這種方式的優點在于，上拉和下拉電阻都能有效吸收反射，同時在電路無信號時能為電路提供直流電平，適用于總線應用。然而，由于電阻的存在，直流功耗較大。

4、RC網絡端接

RC網絡端接是并聯端接的改進版，通過在并聯到地的電阻下方增加一個電容，實現了直流隔離，減小了直流功耗。同時，RC網絡仍能保持與并聯端接相似的反射減小效果。但需要注意的是，RC網絡的時間常數會影響信號的上升時間，在高速電路中使用時需謹慎計算。

幾種端接方式的區別和優缺點

(1) 串聯端接

這是我們最容易想到也最常用的一種端接方式。發送端的輸出阻抗比較小，那么我們?cè)陔娐飞现苯哟?lián)一個電阻，使得輸出阻抗加上電阻阻值的總阻抗等于傳輸線阻抗，這樣就能保證阻抗的連續性，減小信號的反射。串聯端接實現比較簡單，缺點也比較明顯。由于線路中串聯了電阻，會影響信號的上升時間，這在高速電路中可能會引起問題。另外由于電阻的分壓，使得發送端輸出減小。串聯端接的電阻要放在盡量靠近發送端的位置，以便能發揮更好的作用。

(2) 并聯端接

當接收端的輸入阻抗比較大時，我們可以考慮在接收端并聯端接一個電阻到地或者到電源。電阻的阻值等于走線的特征阻抗。通過這種方式實現阻抗匹配。這種方式和串聯端接一樣簡單易行，缺點是會消耗直流功率。上拉的時候能提高驅動能力，下拉的時候能提高對電流的吸收能力。

(3) 戴維寧端接

戴維寧端接就是采用上拉電阻和下拉電阻來共同組成端接電路，使得戴維寧等效阻抗等于傳輸線的特征阻抗以實現阻抗匹配。戴維寧端接的優點是上拉電阻和下拉電阻都能用來吸收反射，在電路上沒有信號的時候，還能夠?yàn)殡娐诽峁┮粋€(gè)直流電平，適合總線應用。但是缺點也很明顯，那就是由于電阻的存在，在電源和地之間存在直流通路，直流功耗較大。

(4) RC 網絡端接

RC 網絡端接是并聯端接的升級版，就是在并聯到地的電阻下面再增加一顆電容。這樣既能夠和并聯端接一樣減小反射，同時由于電容的存在隔離了直流，減小了直流功耗。當然缺點也很明顯，RC 電路的時間常數會影響信號的上升時間，在高速電路使用中要仔細計算。

端接電阻的作用

電路中如果阻抗不連續，就會造成信號的反射，引起上沖下沖、振鈴等信號失真，嚴重影響信號質量。所以在進行電路設計的時候阻抗匹配是很重要的考慮因素。

對我們的 PCB 走線進行阻抗控制已經不是什么高深的技術了，基本上是每個硬件工程師必備的基本能力。但在具體電路中，只考慮走線的阻抗還不夠。實際電路都是由發送端、連線和接收端共同組成的。我們希望做到的是整個鏈路的阻抗都一致。但是實際電路中很難做到這一點，一般發送端的輸出阻抗會比較小，而接收端的輸入阻抗又很高，那么要處理好這對矛盾，端接就成為一種很自然的手段。因此，端接的本質依然是阻抗匹配，這個是進行 PCB 設計的重中之重。
