sod123封裝尺寸,SOD123封裝尺寸圖-KIA MOS管
信息來源：本站 日期：2024-08-26
二極管的尺寸主要包括封裝形式、封裝類型、引腳數量等。其中，封裝形式分為圓柱形、扁平形、SOD、SOP、SOT等多種類型。SOD-123的封裝尺寸，大約在2.5mm×1.5mm左右。同樣的，引腳數量也會影響二極管的尺寸。通常，二極管的引腳數目在2~4根左右。

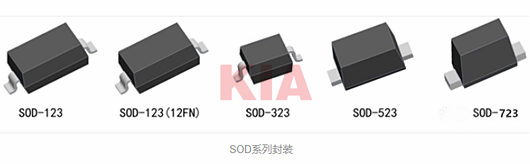

SOD是小外形二級管(Small Outline Diode)的英文縮寫,目前已經衍生了一系列標準封裝形式。這些二極管封裝用SOD后面的一串?dāng)?shù)字進行區分,例如SOD-23, SOD-523, SOD323等等。
封裝尺寸如下:
SOD-123塑料體尺寸: L 2.70mm, W 1.60mm, H 1.10mm；
SOD-123(12FN)塑料體尺寸: L 2.70mm, W 1.60mm, H 1.10mm；
SOD-323塑料體尺寸: L 1.70mm, W 1.30mm, H 1.00mm；
SOD-523塑料體尺寸: L 1.20mm, W 0.80mm, H 0.60mm；
SOD-723塑料體尺寸: L 1.00mm, W 0.60mm, H O.55mm。

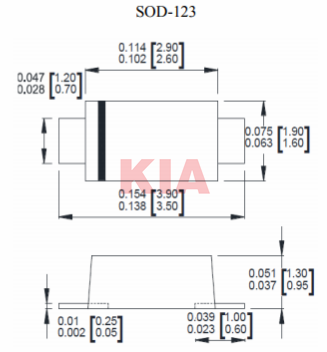

SOD123是一種常見的貼片封裝，用于封裝各種電子元件，如二極管、小信號晶體管等。它具有較小的尺寸，適用于需要節省空間的電路設計。
封裝長度（L）：2.1 mm
封裝寬度（W）：1.25 mm
封裝高度（H）：1.0 mm（包括焊盤的高度）
引腳間距（Pitch）：1.27 mm（0.05 英寸）
這些尺寸可能會有輕微的變化，取決于具體的制造商和產品型號。在使用SOD123封裝的元件時，應該參考數據手冊或規格書，以確保設計與元件的尺寸和布局相匹配。
SOD-123封裝的特點在于其緊湊的設計，能夠在有限的空間內集成電子元件，特別適合那些需要小型化設計的應用。
