溝道調制效應是指MOS晶體管中，當柵下溝道預夾斷后，若繼續增大漏源電壓（Vds），夾斷點會略向源極方向移動，導致夾斷點到源極之間的溝道長度略有減小，有效溝道電阻也就略有減小，從而使更多電子自源極漂移到夾斷點，導致在耗盡區漂移電子增多，使漏源電流（Id）增大的效應。
溝道調制效應可以通過物理公式來解釋；在飽和區，漏極電流ID的公式為：ID=12μnCoxWL(VGS-VTH)2。為了解釋VDS對溝道長度的影響，引入溝道長度調制系數λ，將公式修正為：ID=12μnCoxWL(VGS-VTH)2(1+λVDS)。這個公式表明，漏源電壓VDS對漏極電流ID有調制作用，其中λ代表了這個調制系數。
溝道調制效應會影響晶體管的性能。一般來說，管子尺寸越大，其溝道長度調制效應越不明顯，Early電壓VA也越大。這意味著在大尺寸晶體管中，溝道長度調制效應的影響較小。
在實際應用中，了解并考慮溝道調制效應對于設計和優化MOS晶體管至關重要。例如，在非飽和區工作時，漏極附近的溝道厚度會比源區薄，這會影響晶體管的性能。通過理解和利用溝道調制效應，可以優化晶體管的設計，提高其性能。
溝道長度調制效應是指MOS晶體管中，柵下溝道預夾斷后、若繼續增大Vds，夾斷點會略向源極方向移動。導致夾斷點到源極之間的溝道長度略有減小，有效溝道電阻也就略有減小，從而使更多電子自源極漂移到夾斷點，導致在耗盡區漂移電子增多，使Id增大的效應。

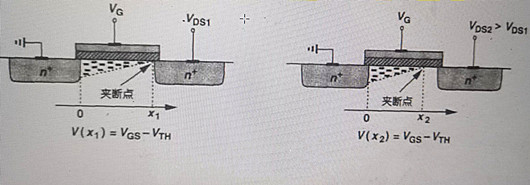

以在加?xùn)艍篤gs且形成導電溝道的情況下的NMOSFET為例。若漏源電壓Vds增大至不可忽略，溝道電壓降增大直至Vgd=VT時，由于柵漏之間電壓差降低，漏端附近反型層消失，稱為溝道夾斷。若繼續增大Vds，夾斷點將向源端移動，故"看起來"，有效溝道長度減小，稱為溝道調制效應。
對于長溝器件而言，溝道變化長度△L遠小于原溝道長度，即△L可忽略，但在集成電路特征尺寸逐漸縮小的今天，溝道調制效應帶來的影響愈加不可忽視。
溝道長度調制效應是MOS晶體管中一個重要的物理現象，它發生在晶體管工作在飽和區時。當漏源電壓（Vds）增大，導致實際的反型層溝道長度逐漸減小，這一現象被稱為溝道長度調制效應。
具體來說，當MOS晶體管中的柵下溝道預夾斷后，若繼續增大Vds，夾斷點會略向源極方向移動，導致夾斷點到源極之間的溝道長度略有減小，有效溝道電阻也就略有減小。這一變化使得更多電子自源極漂移到夾斷點，導致在耗盡區漂移電子增多，從而使漏極電流（Id）增大。這種效應是MOS結構的一個二級效應，對MOS晶體管的工作特性和性能有著重要影響。

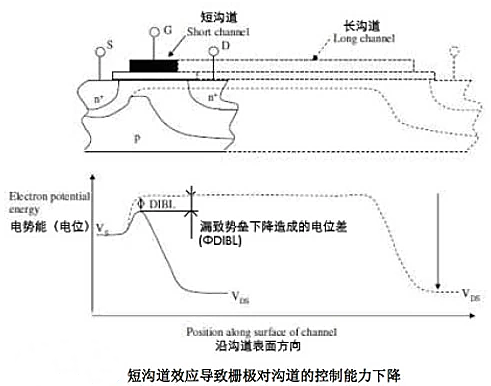

溝道長度調制效應的影響在于，當漏源電壓增加時，速度飽和點在從漏端向源端移動，使得漏源電流隨漏源電壓增加而增加。在飽和區，D和S之間電流源非理想，這是因?yàn)闇系篱L(zhǎng)度是漏源電壓的函數，導致漏極電流增加。這種效應在短溝道器件中尤為明顯，因?yàn)槎虦系榔骷膱?chǎng)強較大，速度飽和效應可能先于溝道夾斷導致電流飽和。
此外，溝道長度調制效應還可以被用作放大器的有源負載，因?yàn)樗芴峁╇娏鞑⒛芴峁┐蟮妮敵鲎杩?，?shí)現較大增益。在仿真中，通過調整溝道長度和寬度參數，可以觀察到溝道長度越短，輸出電阻越小，做放大器的有源負載增益也會越小。
