mos管三個引腳圖

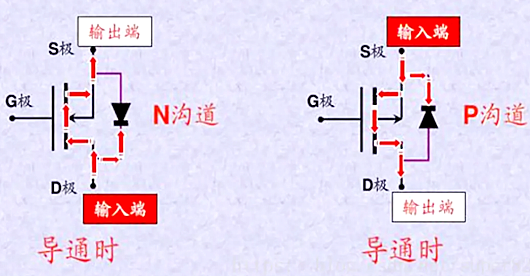

MOS管的引腳，G、S、D分別代表什么？

G：gate柵極

S：source源極

D：drain漏極

在開關電路中，D和S相當于需要接通的電路兩端，G為開關控制。

mos管三個引腳圖順序

?MOSFET的三個引腳通常按照以下順序排列：

柵極（Gate,G）：控制MOSFET導通或截止的引腳。在NMOS中，當柵極電壓高于源極電壓一定閾值（Vth）時，MOSFET開始導通；在PMOS中，則是當柵極電壓低于源極電壓一定閾值時開始導通。

源極（Source,S）：MOSFET的源極是電流流出的一個主要端點。在NMOS中，源極通常接地（GND）；在PMOS中，源極則可能連接到正電源（VCC）。

漏極（Drain,D）：MOSFET的漏極是電流流入或流出的另一個主要端點，與源極相對。在NMOS中，漏極連接到正電源（VCC）或負載；在PMOS中，漏極則連接到地（GND）或負載。

對于具有多個引腳（如SO-8封裝）的MOSFET，雖然引腳數量更多，但其中三個主要引腳（柵極、源極、漏極）的識別方法仍然適用。例如，在SO-8封裝中，可以通過芯片上的小圓點標示出PIN1（第一腳），并從該腳開始逆時針方向依次編號，其中D極通常單獨位于一邊，G極是特定的一個引腳（如第4PIN），而剩下的引腳則屬于S極。

由于MOSFET的封裝和制造商差異，具體的引腳排列和標識可能會有所不同。在實際應用中，最好參考具體的數據手冊或封裝圖來確定引腳順序和功能。

mos管三個引腳怎么區分

1. 引腳標識

源極 (S): 通常標有 "S" 或 "S2"。

漏極 (D): 通常標有 "D"。

柵極 (G): 通常標有 "G"。

2. 引腳排列

根據數據手冊中查看引腳排列圖，以確認引腳的位置和具體功能。通常情況下，每種型號的mos管都對應著一個數據手冊。

3. 元件符號

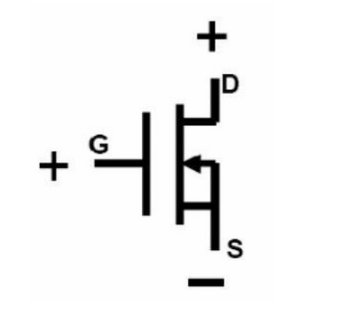

在電路圖中，MOS管的符號通常顯示源極、漏極和柵極的標識，有助于理解電路連接。

4. 測試

使用萬用表：

柵極（G）: 在無電狀態下，柵極的阻抗一般非常高，與其他兩個引腳無顯著連接。

源極（S）與漏極（D）: 用萬用表檢測源極和漏極之間的導通情況，通常在某個特定的柵極電壓下會導通。

確定柵極（G）：使用萬用表的R×100檔位，測量任意兩腳之間的正反向電阻。如果某次測量得到數百歐姆的電阻值，那么這兩腳是漏極（D）和源極（S），剩下的第三腳就是柵極（G）。

理解引腳功能：了解每個引腳的作用有助于區分它們。柵極（G）是MOS管的控制引腳，當在柵極施加電壓后，會產生一個電場，控制通道的導電性。源極（S）和漏極（D）則是電流的主要通道，其中源極通常用于接地，而漏極用于輸出電流。
