這是一個LED恒流驅動電路：

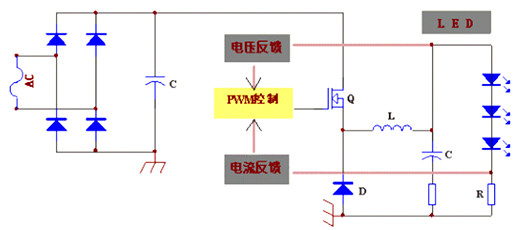

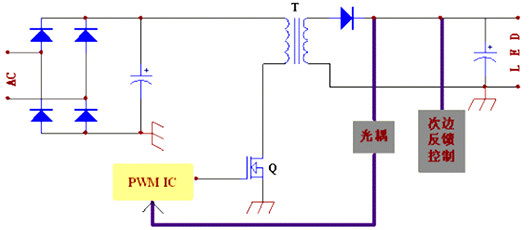

電路圖中，可以很直觀地看到，MT7812芯片它的外圍電路是不需要MOS管的，也沒有變壓器；
市電220V直接通過一個整流橋D2，然后經過C2濾波后，就輸入到MT7812芯片的電源引腳VCC。電阻R1和R2，它倆的作用是限流，防止高壓產生的大電流沖擊MT7812芯片的內部電路。
VOVP引腳和CS引腳，雖說都是直接連接一個下拉電阻接到GND。但電路作用完全不一樣。
VOVP引腳是起到高壓保護作用，CS引腳是起到設定LED驅動的電流值。
DRAIN引腳是MT7812芯片內部集成的功率MOS管一個引腳，它就是和LED燈珠連接在一起。
在LED電路中，為什么需要串聯一個電感呢？其實就是為了使LED驅動的電流更恒定一些，這與我們設計的LED恒流驅動目標是一致的。
在LED燈珠兩端并聯一個電容，目的是防止LED兩端的電壓產生突變，破壞LED燈的恒流效果。
D3二極管的作用，是保護LED燈珠，防止MT7812內部集成的MOS管在關斷瞬間產生的高壓，擊穿LED燈珠。
