可調穩壓電路原理圖

2. 0-15V穩壓電路

一款直流電源電壓從0V到15V連續可調的直流穩壓電源，最大電流可達5A。

上圖是簡單的穩壓電路，實現電壓調節，沒有電流調節功能，工作原理為輸出通過電阻分壓，可調電阻調節分壓給TL431,當大于2.5V時TL431內部導通，拉低Q1基極電壓，輸出電壓變低，當電阻分壓等于2.5V時，輸出電壓穩定。

可調穩壓電源電路圖設計

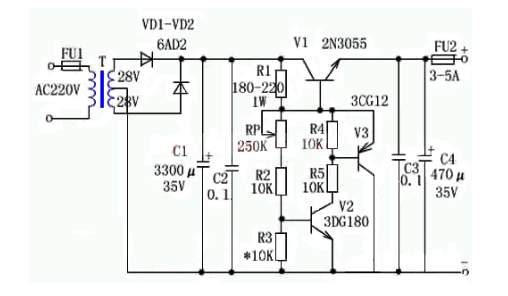

大電流可調穩壓電源電壓可在3.5V~25V之間任意調節，輸出電流大，采用可調電壓穩壓 管電路，獲得滿意穩定的輸出電壓。

工作原理

整流濾波后，直流電壓由R1提供給調節管的底座以打開調節管。當V1導通時，電壓通過RP和R2開啟V2，然后V3也導通。此時，V1、V2和V3的發射極和集電極電壓不再變化，其功能與穩壓器完全相同。通過調節RP可以獲得穩定的輸出電壓，R1、RP、R2和R3的比值決定了電路的輸出電壓。

可調穩壓電源電路圖設計

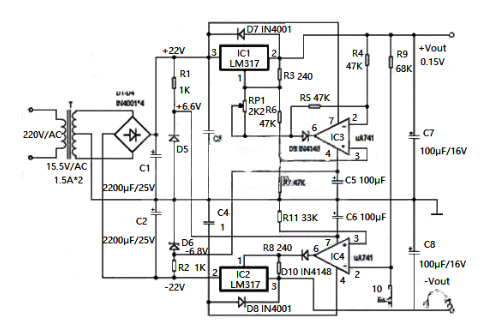

電源電路為0~±15V線性可調穩壓 電源，可從0V調節，最大輸出為±15V。正電源部分采用LM317三端子可調集成穩壓器，負電源部分采用LM337三端可調集成穩壓器。該電路具有完善的限流、短路保護和熱保護等功能。其獨特之處在于只需一個電位器即可實現正負電壓的“同步”調節。具有電路簡單、調節方便、性能優良、成本低等特點。

工作原理

整個電路如圖所示。電源的輸入部分是公共變壓器降壓和橋式整流器，它們增加電容濾波器，并獲得上下對稱的±22V直流電壓。另外兩組±6.8V輔助電壓也派生出來，分別連接到運算放大器IC4和運算放大器IC3的V+和V-端子，保證IC3和IC4的工作電壓不超過限制范圍。

穩壓部分的具體說明：

正輸出電路由穩壓器IC1和相關元件組成，通常連接到穩壓器IC1的調節端子，電位器的其他端子接地。如果將RP1電阻的值調整為0，則輸出電壓Vout為1.2V，在電阻R10上產生3mA恒流。只要改變RP1的電阻值，就可以改變輸出電壓。

這里，RP1的接地端子改為運算放大器IC3的輸出端，IC3的輸出電壓為-1.2V，用于偏移IC1的基準電壓+1.2V，從而實現從0開始的調制。實現上述目的也很簡單。我們只需要將運算放大器IC3連接到差分放大器并完成減法運算即可。從圖中可以看出，同相輸入電壓為V1，而反向輸入電壓為V2。由于R4=R5=R6=R7，IC3的輸出電壓為VO=R5/R4×（V1-V2）=-1.2V，穩壓器IC1+Vout=5mA的輸出電壓×R3+10mA×PR1-1.2V。

負輸出電路由穩壓器IC2及相關元件組成，省略了電位器RP3，該電位器RP2最初設置在IC4調節端子上，現在連接到運算放大器IC4的輸出端，控制調節端的輸出電壓。還可以達到調節穩壓器輸出電壓的目的。由于運算放大器IC1作為增益為10的反相放大器連接，其反向輸入連接到正輸出電路穩壓器的輸出端，因此負輸出電壓穩定器產生極性相反且幅度相等的穩定電壓。也就是說，-Vout=-R9/R9 × （+Vout），）。因為 R10=R《》，-Vout=+Vout。因此，負輸出電壓跟蹤正輸出電壓。

電路中的二極管D7和D8用于防止外部負載的電容放電增加，導致IC1和IC3的輸出損壞;此外，二極管D9和D10用于避免IC1和IC2調整端子因IC3輸出的正飽和和IC4輸出的負飽和而擊穿。這是因為IC1和IC2的調節端子不允許流入反向電流。
