薄膜電容器介紹

薄膜電容(Film Capacitor)器又稱塑料薄膜電容(Plastic Film Capacitor)。其以塑料薄膜為電介質。薄膜電容廣泛被使用在模擬信號的交連，電源噪聲的旁路(反交連)等地方。

薄膜電容器是以金屬箔當電極，將其和聚乙酯，聚丙烯，聚苯乙烯或聚碳酸酯等塑料薄膜，從兩端重疊后，卷繞成圓筒狀的構造之電容器。而依塑料薄膜的種類又被分別稱為聚乙酯電容(又稱Mylar電容)，聚丙烯電容(又稱PP電容)，聚苯乙烯電容(又稱PS電容)和聚碳酸酯電容。

薄膜電容器,作用

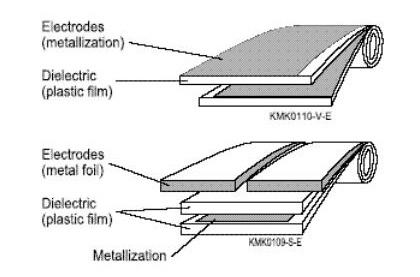

薄膜電容器的內部結構：

金屬箔（或通過金屬化塑料獲得的箔）用作電極板，并且塑料用作電介質。通過纏繞或堆疊過程獲得。箔片和薄膜的不同排列導致了多種構造方法。

工作原理：

薄膜電容器的工作原理與一般電容器一樣，都是是通過在電極上儲存電荷儲存電能，通常與電感器共同使用形成LC振蕩電路，電容器工作原理是電荷在電場中會受力而移動，當導體之間有了介質，則阻礙了電荷移動而使得電荷累積在導體上，造成電荷的累積儲存。

薄膜電容器,作用

薄膜電容器的特性

1、無極性;

2、絕緣阻抗高;

3、頻率特性優異(頻率響應寬廣);

4、介質損失較小。

基于以上的優點,所以薄膜電容器被大量使用在模擬電路上。尤其是在信號交連的部份, 必須使用頻率特性良好,介質損失極低的電容器,方能確保信號在傳送時,不致有太大的失真情形發生。

薄膜電容器的作用

薄膜電容作用和所有電容器的作用一樣，就是起容納電荷的作用。

其中金屬化薄膜這種型態的電容器，它具有一種所謂的自我復原作用(Self Healing AcTIon)，即假設電極的微小部分因為電界質脆弱而引起短路時，引起短路部分周圍的電極金屬，會因當時電容器所帶的靜電能量或短路電流，而引發更大面積的溶融和蒸發而恢復絕緣，使電容器再度恢復電容器的作用。也就是說能瞬間自愈。
