鉭電容正負極怎么分,鉭電容正負極標識圖-KIA MOS管

鉭電容正負極怎么分

鉭電容的正負極區分主要依賴于觀察其表面的標識和PCB板上的標識。

鉭電容的正負極通常會有明確的標識，例如符號“+”或“-”。正負極標識會出現在電容的外殼或者端頭上。

鉭電容的引腳長度不同，長腳一般代表正極，短腳代表負極。通過比較兩個引腳的長度，可以識別正負極。

鉭電容正負極,標識圖

觀察表面標識：

貼片鉭電容：標有一橫線的一端為正極，另一端為負極。

引線鉭電容：腿長的一端是正極，腿短的一端是負極。

牛角型（蓋板型）鉭電容：端子面沒有花紋的是正極，有花紋的是負極。

螺栓型及極柱型鉭電容：一般殼體作為正極，上蓋作為負極。

PCB板上的標識：

在PCB上電容位置上有兩個半圓，涂顏色的半圓對應的引腳為負極。

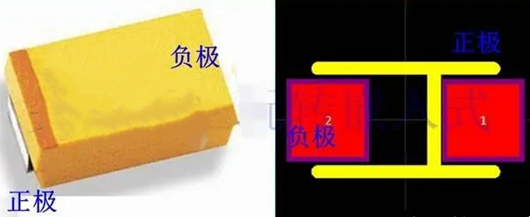

鉭電容正負極標識圖

鉭電容正負極判斷如圖所示：

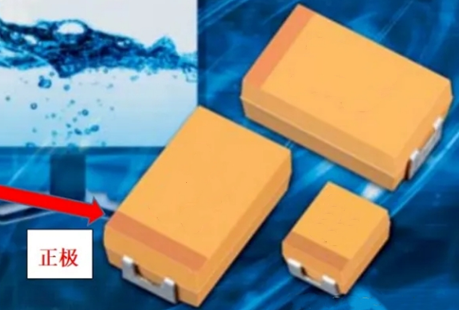

鉭電容正負極,標識圖

區別鉭電容正負極，最簡單的方式就是看其表面上標識。上面有標志的黑塊是負極，在PCB上電容位置上有兩個半圓，涂顏色的半圓對應的引腳為負極。

鉭電容的極性：有標記（一橫線）的一端是正極，另外一端是負極；引線鉭電容長的腿是正極，短的腿是負極。

牛角型（蓋板型）的端子面沒有花紋的是正極，有花紋的是負極；螺栓型及極柱型：一般殼體作為正極，上蓋作為負極。一般套管的產品在套管上邊都有極性標識，距離極性標識最近的端子就是標識的極性。

貼片鉭電容是極性電容，使用時應按電源的正、負方向接入電流，陽極（正極）接電源“+”極，陰極（負極）接電源的“-”極。正負極不能接反，否則該鉭電容就不起作用或者失效；甚至引起可怕的后果：輕則電容被燒焦；重則引起電容爆炸。

可以通過專業的檢測工具來進行檢測，比如萬用表。因為，電容兩極之間的介質并不是絕對的絕緣體，它的電阻也不是無限大，而是一個有限的數值，一般在1000兆歐以上，電容兩極之間的電阻叫做絕緣電阻或漏電電阻，只有電解電容的正極接電源正（電阻擋時的黑表筆），負端接電源負（電阻擋時的紅表筆）時，電解電容的漏電流才?。╇娮璐螅?/span>

注意事項：

鉭電容是極性電容，使用時必須按電源的正、負方向接入電流，即陽極（正極）接電源“+”極，陰極（負極）接電源的“-”極。正負極不能接反，否則可能導致電容失效。
