電壓電流轉換電路

什么是電壓電流轉換電路?

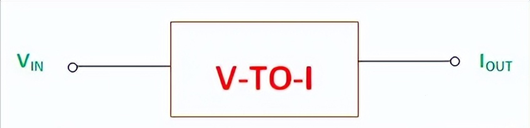

電壓電流轉換電路是一種以電壓為輸入并產生電流輸出的電子電路。一說起電壓和電流之間的關系，大家很快就能想到歐姆定律：

U=I*R

當我們向一個固定電阻輸入電壓，就會有電流流過電阻。很明顯，電阻決定了電壓源電路中電流的大小，這個就可以用作簡單的電壓電流轉換器。

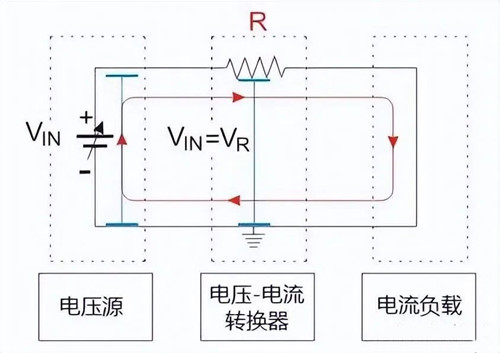

如下所示就是一個非常簡單的電壓電流轉換器：

但實際上，除了輸入電壓之外，該轉換器的輸出電流還直接取決于所連接負載上的壓降。

因此：VR=VIN-VL

電壓電流轉換電路原理

電壓電流轉換電路的原理是利用歐姆定律和基爾霍夫電路定律。歐姆定律表明，電流和電阻成正比，電壓和電阻成反比。基爾霍夫電路定律則表明，在一個電路中，電流的總和等于零，電勢差的總和也等于零。

電壓電流轉換電路可以分為兩種類型：電壓轉電流電路和電流轉電壓電路。

電壓轉電流電路

電壓轉電流電路是將電壓信號轉換為電流信號的電路。它是一種放大器電路，常用于信號源的驅動和傳感器的信號放大。電壓轉電流電路的核心是一個電阻。當電壓信號施加在電阻上時，電阻內產生電流，從而將電壓信號轉換為電流信號。電阻的大小決定了電流信號的大小。電壓轉電流電路的典型例子是電流放大器。電流放大器是一種電路，它將輸入電壓信號轉換為輸出電流信號。電流放大器的主要部件是晶體管或場效應管。當輸入電壓信號施加在晶體管或場效應管上時，產生電流信號，從而實現電壓轉電流的功能。電流放大器的增益取決于晶體管或場效應管的工作狀態。

電流轉電壓電路

電流轉電壓電路是將電流信號轉換為電壓信號的電路。它是一種傳感器電路，常用于測量電流信號。電流轉電壓電路的核心是一個電阻。當電流信號通過電阻時，電阻內會產生電壓信號，從而將電流信號轉換為電壓信號。電阻的大小決定了電壓信號的大小。電流轉電壓電路的典型例子是霍爾傳感器。霍爾傳感器是一種測量電流信號的傳感器，它將電流信號轉換為電壓信號。霍爾傳感器的原理是基于霍爾效應。當電流信號通過霍爾傳感器時，霍爾元件內產生橫向電場，從而引起電壓信號。電壓信號的大小與電流信號的大小成正比。
