如何提高MOSFET切換速度,開關速度-KIA MOS管

提高MOSFET的切換速度，尤其是關斷速度，可以從以下幾個方面著手：

增強驅動能力

提高驅動電路提供的柵極驅動電壓和電流，增大驅動強度可以加速MOSFET的開啟和關斷過程。減小柵極驅動電阻Rg可以提供更大的瞬態電流，從而加快MOSFET的開關速度。而驅動電路是控制MOS管開關的關鍵。選擇合適的驅動電路可以提高MOS管的開關速度。例如,采用高速驅動器可以提高MOS管的開關速度，同時減小開關時的功耗。

提高柵極的驅動能力

因場效應管柵極電容的影響，一般需要大于正負1A的驅動能力，柵極電阻不大于10歐，反向接二極管提高關斷速度。

使用柵極驅動器

使用高速、低輸出阻抗的柵極驅動器，如專用的集成電路驅動芯片，能夠提供快速上升和下降沿的驅動信號，有助于提高開關速度。

減少柵極電荷（Qg）

選擇具有較小柵極電荷（Ciss, Coss, Crss）參數的MOSFET，這樣在開關過程中柵極電容的充放電時間會更短，進而提升開關速度。電路布局也會影響MOS管的開關速度。合理的電路布局可以減小電路中的電感和電容,從而提高MOS管的開關速度。例如,將MOS管和驅動電路盡可能靠近，可以減小電路中的電感和電容，提高 MOS管的開關速度。

MOS,切換速度,開關速度

優化柵極電阻和電容

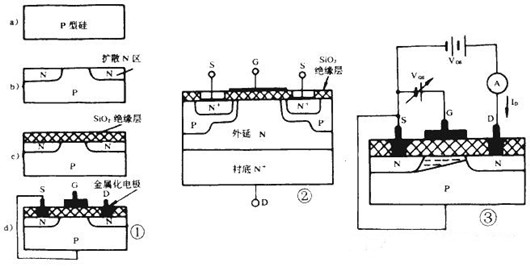

柵極上可以添加適當的電阻或電容元件來控制開關過程中的放電速率，特別是在關斷階段，適當放電路徑可以幫助更快地將柵源電壓拉低至閾值以下。而MOS 管的結構包括柵極、漏極和源極。通過優化這些結構，可以提高MOS 管的開關速度。例如,減小柵極長度和寬度,增加柵極與漏極之間的距離,可以減小柵極電容,從而提高MOS管的開關速度。

減小寄生效應

設計時要盡量減少MOSFET內部的寄生電阻（如RDSON）和寄生電感，以降低開關過程中的損耗和延遲。
