常用儀表放大器介紹

儀表放大器主要是放大電壓信號的作用。

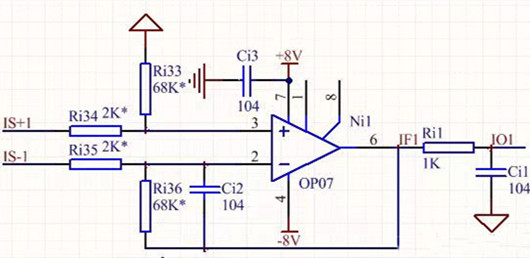

OP07基本放大電路

基本運算放大器用法，放大倍數34（G=RI33/RI34=68/2=34）

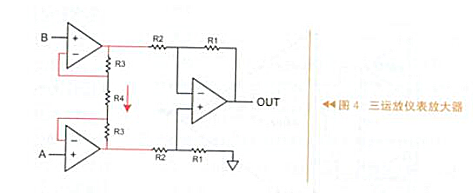

三運放儀表放大器

第一級電路讓共模信號有效地通過，沒有任何放大或衰減，第二級差動放大器將共模信號去除。由于額外提升了差分增益，雖然電阻器的匹配狀況并沒有改善，但是系統的有效共模抑制能力卻得到了增強。

在實際應用中需要注意：

1）必須在第一級提供增益；

2）系統的共模抑制不是由前兩個放大器的共模抑制比性能決定的，而是取決于兩個共模抑制的匹配程度。然而雙運算放大器從來不會給出這一指標，因此選擇時必須要求CMRR性能指標比需要的目標性能指標至少好6 dB；

3）如果電阻器有某些對地的泄露通路，CMRR指標就會降低；

4）儀表放大器前面的元件要盡可能設計得平衡。如果儀表放大器同相通路中低通濾波器和反相通路中低通濾波器具有不同截止頻率，系統的CMRR特性將會隨著頻率的升高而降低。

對于儀表放大器的第一級，每個運算放大器都要保持其兩個電壓輸入端的電壓相同。圖中R4兩端的差分電壓應當和兩個輸入端的電壓相同，這個電壓產生一個電流，流過電阻器R3并產生了放大器的增益。

三運放儀表放大器通常會遇到的問題有：

1）這一結構放大差分信號，然后去除共模信號。兩級電路之間的中間節點載荷著大約一半的差分信號再加上共模信號。須確保這個信號處于運放的工作范圍之內。當改變輸入電壓的共模成分時，如果看到類似于飽和的現象，則應首先檢查這里。

2）流過R4的電流。當把儀表放大器的增益設置得很高時，R4就會很小，這意味著差分電壓很大的時候，R4上產生的電流也會相當大。需要檢查這種情況對系統是否有負面作用。

3）反饋通路中的電容。反饋通路的走線應盡可能地短，反饋通路過大的電容在高頻時會使共模抑制比性能降低。

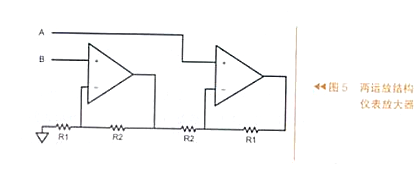

兩運放儀表放大器

如果不需要三運放結構如此高的性能，可使用兩運放結構進行簡化。這種結構的主要優點是結構簡單，它只需要兩個運算放大器和四個電阻器，如圖所示。由于很少有包含三個運放的器件，因此三運放結構通常需要使用一個四運放器件。而多余的一個運放需要消耗更多的功率，所以兩運放結構在能耗方面也會更低。

此外，和三運放結構一樣，兩運放結構電路也具有很高的輸入阻抗。但是兩運放儀表放大器的性能要差一些，通過計算分析，這種結構的共模抑制比對電阻器阻值變化的靈敏度比差分放大器結構略高一些。最壞情況下，對于0.1%的電阻器匹配條件下的CMRR不是54 dB，而是50.5 dB。與三運放儀表放大器不同的是這個CMRR數值不隨增益的增加而改善。由于兩個通路不平衡，同相通路信號的頻率響應與反相通路信號不同。由于反相通路要通過兩級電路而不是一級電路，因此在反相通路中出現了一個相位延遲，并且壓擺率和帶寬特性也會不同，其噪聲性能也會差一些。

兩運放儀表放大器常見的問題是：

1）由于第一級的輸出電壓即放大了的輸入電壓，其中包括共模電壓，因此需要注意第一級的輸出電壓；

2）由于兩運放儀表放大器的CMRR對于電阻的匹配情況極為敏感，因此需要注意電阻器的匹配；

3）高頻性能。因此，對于這三種結構來說：差動放大器 這種放大器很好，也很簡單，只需要一個運算放大器和四個電阻器。然而，它的輸入阻抗與所選電阻器的數值有關，而且噪聲和CMRR的性能也較差。

2）三運放儀表放大器 第一級電路提供高輸入阻抗。當我們?cè)诘谝患?jí)電路中引入增益時，還提高了噪聲和CMRR的性能。

兩運放結構儀表放大器 這種電路結構比三運放結構簡單得多，并且也具有很好的輸入阻抗特性。然而，其噪聲和CMRR性能不能隨著增益的增加而改善。
