MOS管軟擊穿現象

MOS管軟擊穿現象主要涉及到穿通擊穿（Punch-Through Breakdown），這是一種特定的擊穿機制，其特征包括電流逐步增大和耗盡層展寬。這種擊穿類型發生在源漏的耗盡層相接時，此時源端的載流子注入到耗盡層中，被耗盡層中的電場加速達到漏端，導致電流急劇增大。

穿通擊穿原理

穿通擊穿主要發生在源漏之間的耗盡層相接時。這種擊穿的特點包括電流逐步增大和電流急劇增大點，這是因為耗盡層擴展較寬，導致產生較大的電流。穿通擊穿的軟擊穿點發生在源漏的耗盡層相接時，此時源端的載流子注入到耗盡層中，被耗盡層中的電場加速達到漏端，因此，穿通擊穿的電流也有急劇增大點。這個電流的急劇增大和雪崩擊穿時電流急劇增大不同，這時的電流相當于源襯底PN結正向?qū)〞r的電流，而雪崩擊穿時的電流主要為PN結反向擊穿時的雪崩電流。穿通擊穿一般不會出現破壞性擊穿，因為穿通擊穿的場強沒有達到雪崩擊穿的場強，不會產生大量電子空穴對。

穿通擊穿：

穿通擊穿受多晶柵長度影響

1.破壞性擊穿并不會出現，

原因：場強沒有達到雪崩擊穿場強，并不會產生大量電子空穴對；

2.在溝道中間發生；

原因：穿通不容易發生在溝道表面，溝道注入使表面濃度大形成，NMOS管場效應管有防穿通注入；

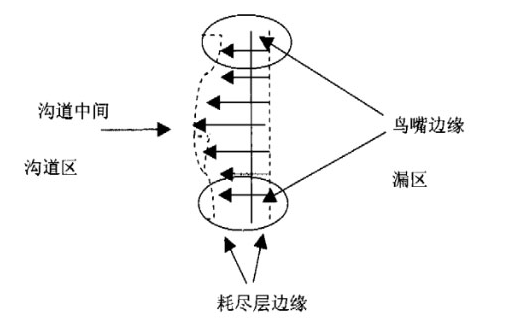

3.發生在溝道中間：鳥嘴邊緣濃度 > 溝道中間濃度

4.軟擊穿：擊穿過程中，電流漸漸變大；

原因：耗盡層擴展較寬，同時發生DIBL效應，源襯底結正偏出現電流漸漸變大；

5.軟擊穿點：在源漏的耗盡層相接時，源端載流子注入耗盡層中，被電場加速達到漏端，電流變大，與雪崩擊穿電流不同，與源襯底PN結正向?qū)〞r電流相同。

MOS管軟擊穿,穿通擊穿

穿通擊穿特點

（1）穿通擊穿的擊穿點軟，擊穿過程中，電流有逐漸增大的特征，這是因為耗盡層擴展較寬，發生電流較大。另一方面，耗盡層展廣大容易發生DIBL效應，使源襯底結正偏呈現電流逐漸增大的特征。

（2）穿通擊穿的軟擊穿點發生在源漏的耗盡層相接時，此刻源端的載流子注入到耗盡層中，被耗盡層中的電場加快到達漏端，因此，穿通擊穿的電流也有急劇增大點，這個電流的急劇增大和雪崩擊穿時電流急劇增大不同，這時的電流相當于源襯底PN結正向?qū)〞r的電流，而雪崩擊穿時的電流主要為PN結反向擊穿時的雪崩電流，如不作限流，雪崩擊穿的電流要大。

（3）穿通擊穿一般不會呈現破壞性擊穿。因為穿通擊穿場強沒有到達雪崩擊穿的場強，不會發生許多電子空穴對。

（4）穿通擊穿一般發生在溝道體內，溝道外表不容易發生穿通，這主要是因為溝道注入使外表濃度比濃度大構成，所以，對NMOS管一般都有防穿通注入。

（5）一般的，鳥嘴邊際的濃度比溝道中心濃度大，所以穿通擊穿一般發生在溝道中心。

（6）多晶柵長度對穿通擊穿是有影響的，跟著柵長度添加，擊穿增大。而對雪崩擊穿，嚴格來說也有影響，可是沒有那么明顯。

防止穿通擊穿的方法包括優化器件結構，如通過調整摻雜濃度來抑制耗盡區寬度的延展，以及在設計和制造過程中采取適當?shù)拇胧﹣肀苊饣驕p少穿通擊穿的發生。此外，對于靜電敏感的MOS管，采取適當?shù)撵o電防護措施也是必要的，以防止靜電放電導致的擊穿現象。
