led燈方案原理圖,led驅動電路設計-KIA MOS管

led驅動原理圖

led燈,原理圖,驅動電路

方案特點：

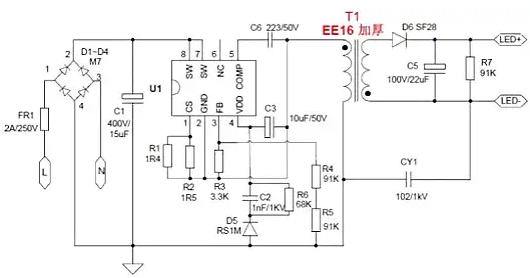

集成高壓?jiǎn)?dòng)模塊，燈具即開即亮，無啟動電阻長期使用老化開路問題。

內置高壓智能MOS管（690V2.5Q），采用DIP7封裝，高低壓管腳距離充足，避免打火炸機。

QR控制模式，降低開關損耗。

100kHz工作頻率，縮小變壓器體積。

過溫調節功能（OTC），抗干擾力強，多系統不閃燈，灌膠后輸出電流不變，恒流精度3%以內。

全面智能保護：輸出開/短路保護、過壓/欠壓/過流保護、CS電阻開路保護等。

led驅動-鎮流電阻方案

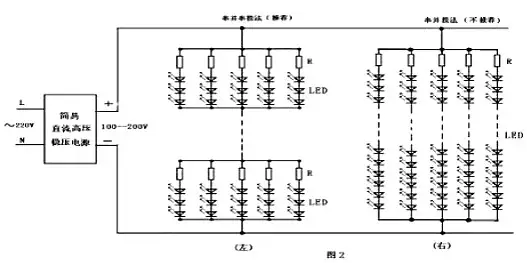

此方案的原理電路圖見圖1。這是一種極其簡單，一直沿用的經典電路。LED工作電流按下式計算：

led燈,原理圖,驅動電路

I與鎮流電阻R成反比；當電源電壓U上升時，R能限制I的過量增長，使不超出LED的允許范圍。

此電路的優點是簡單，成本低；缺點是電流穩定度不高；電阻發熱消耗功率，導致用電效率低，僅適用于小功率LED范圍。

一般資料提供的鎮流電阻R的計算公式是：

led燈,原理圖,驅動電路

按此公式計算出的R值僅滿足了一個條件：工作電流I。而對驅動電路另兩個重要的性能指標：電流穩定度和用電效率，則全然沒有顧及。因此用它設計出的電路，性能沒有保證。

led燈,原理圖,驅動電路

led驅動-鎮流電容方案

led燈,原理圖,驅動電路

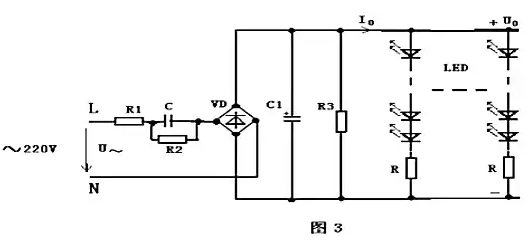

電路的工作是基于在交流電路中，電容存在容抗XC也有”鎮流作用”的原理。另外電容消耗無功功率，不發熱；而電阻則消耗有功功率，會轉化為熱能耗散掉，所以鎮流電容比鎮流電阻，能節省一部分電能，并能設計成將LED燈直接接到市電~220V上，使用更為方便。

此方案的優點是簡單，成本低，供電方便；缺點是電流穩定度不高，效率也不高。僅適用于小功率LED范圍。當LED的數量較多，串聯后LED支路電壓較高的場合更為適用。
