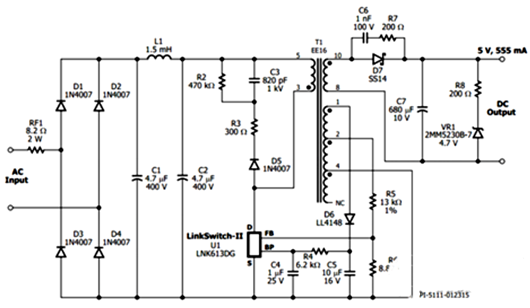

led驅動電源電路圖如下：
輸入整流部分：分析高壓輸入整流電路的具體參數，然后選取具體保險整流二極管的規格，因為我們的功率比較低，可以選取線繞電阻作為保險，用1N4007做整流管如果功率較大要選用其他耐流更高的整流二極管。
整流濾波部分：若EMI要求較嚴，可增加以下π型電路，若要求沒那么嚴格，可以只用一個濾波電容，電容跟電感的具體容量跟感量，根據總功率選取。
驅動電路部分：經過R3的電流轉化為電壓，反饋給IC控制輸出電流，在初級繞組加DRC吸收電路，因為我們是內置mos管，驅動電路已集成在IC電路內，所以驅動mos電路不做講解。
IC供電與外圍電路部分：通過輔助繞組整流濾波單獨給IC供電，通過R5與R6阻值的比例來控制輸出空載電壓。
輸出整流濾波電路部分：通過超快恢復二極管整流和高頻低阻電解濾波后，輸出給負載，并在超快恢復二極管上加RC電路濾波，通過超快恢復二極管反向波形調試來選取電阻電容，以最大抑制二極管的反向尖峰，在輸出端加假負載，一般設計假負載會損耗3毫安電流。

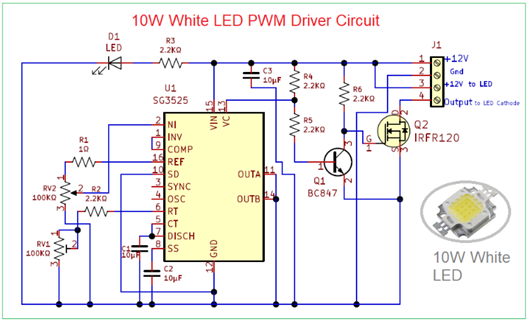

使用ICSG3525A設計的簡單且易于構建的10W白光LEDPWM驅動電路。OnSemiconductor的ICSG3525A是一款脈寬調制器控制電路，用于設計所有類型的開關電源時，可提供更高的性能和更少的外部部件數量。
ICSG3525A的工作電壓范圍為8.0V至35V。它可以在100Hz至40KHz范圍內振蕩輸出頻率，適合大多數LED驅動電路設計。它具有鎖存PWM功能以防止出現多個脈沖。該IC采用SMD和THT封裝。
ICSG3525用作10W白光LEDPWM驅動器。這里振蕩器頻率范圍由振蕩器定時電阻器RT和振蕩器定時電容器CT的值決定。
在此LED驅動電路中，一個10瓦白光LED以+12V連接到LED引腳并輸出到LED陰極。MOSFETIRFR120充當開關器件，根據VC引腳的輸出通過Q1晶體管驅動LED。在該電路中，通過改變RV1和RV2的值，我們可以調節10WLED的調光和亮度水平。

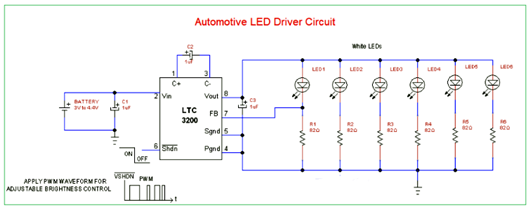

汽車應用中應使用高能效LED驅動電路，以改善電池性能，這里的汽車LED驅動電路由線性技術的低噪聲、穩壓電荷泵DC/DC轉換器ICLTC3200組成。
該IC將以低噪聲恒定頻率操作提供高達100mA的輸出電流，其輸入電壓在2.7V至4.5V之間，并且具有該IC的電路可能不需要電感元件。它可用于白光LED背光和汽車應用。
LTC3200是恒定頻率開關電容器電壓倍增器，它可通過2.7V至4.5V輸入產生穩壓輸出電壓，輸出電流高達100mA。它只需要很少的外部操作組件，因此減少了BOM。該IC和電路設計用于低電壓和低電流工作。如果您想在汽車應用中使用該電路，請使用穩壓器將電池電壓和電流調至4V。否則您可以使用外部電池。
