共源極和共漏極電路的區別,特點-KIA MOS管
信息來源：本站 日期：2024-05-21
共源、共柵、共漏為MOS管三種基本放大電路的形式，在小信號分析的時候其等效電路可以看出共源即源級接地（其他同理）。
共源放大電路特點：電壓增益高，反向放大，輸入阻抗大。
共漏放大電路特點：電壓為1，同向放大，輸入阻抗大，輸出阻抗低（一般做阻抗變換用）。
共柵放大電路特點：電壓增益高，同向放大，輸入阻抗小。
共源極電路和共漏極電路是兩種不同的晶體管放大電路配置，它們的主要區別在于電壓增益、輸入和輸出電阻以及信號相位關系。
共源極電路：
電壓增益較大，通常用于放大器中間級。
輸入電阻較高，輸入電容較大。
輸出電壓與輸入電壓反相。
輸出電阻（Ro）較高。
共漏極電路：
電壓增益接近于1，通常用作輸入或輸出級的緩沖。
輸入電阻高，輸出電阻低。
輸入電壓與輸出電壓同相。
這兩種電路配置在電子電路設計中根據需要選擇使用，共源極電路用于需要較高電壓增益的應用，而共漏極電路用于需要電壓跟隨器特性的場合，如緩沖或低增益放大。
看輸入是哪個極，再看輸出是哪個極，剩下的就是公共的極。

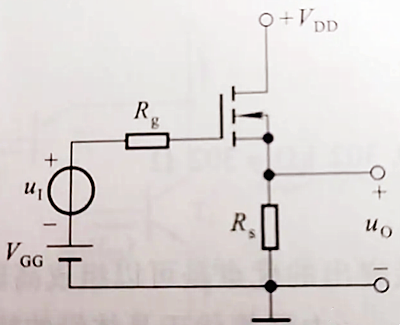

如圖，很明顯從柵極輸入，然后從s極源極輸出，剩下d漏極就是公共的部分，所以這是共漏放大電路。
