?mos管驅動繼電器電路圖分享-KIA MOS管
信息來源：本站 日期：2024-05-20

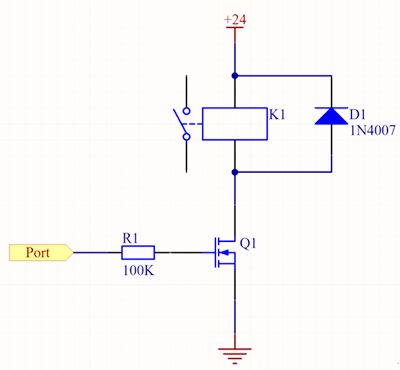

D1作用是泄放繼電器的反向電動勢
繼電器參數
24V繼電器 電大負載25A/250VAC，線圈電阻640歐。流過線圈的電流為37.5mA。
繼電器的線圈為感性負載，在通電和斷電的瞬間，會產生反向電動勢，通電時這個電動勢與電源方向相同，上正下負，電源可以吸收絕大部分。
斷電時這個電動勢與電源方向相反，下正上負，此時二極管D1導通，將這個電動勢短路泄放掉。對于低壓電路，二極管用1N4007就可以了，耐壓1000V，電流1A，便宜好用。講究的可以用快恢復二極管，性能更好些。漏電流略大，此處可以忽略。
MOS管選型
這個MOS管的選型很簡單，關鍵參數只涉及電壓和電流即可，其他可不作考慮。
耐壓：1.2~1.5倍電源電壓或更高
電流：5倍工作電流妥妥的夠，即150mA以上。
功耗：一般管子的Rds只有幾十毫歐，功耗肯定滿足需求。
開關頻率：繼電器的動作頻率不可能超過100Hz，一般管子都夠。
N溝道的一般比P溝道的便宜，這個選型時要注意。
