場效應管是一種半導體器件，用于電子設備中的放大、開關和調制等功能。根據其導電類型的不同，場效應管可以分為兩種基本類型：N型場效應管和P型場效應管。

溝道（Channel）

溝道是指場效應晶體管中源區和漏區之間的一薄半導體層。如MOS結構中當施加外部電場時在半導體表面形成的積累層及反型層。

溝道--場效應管內部的導電路徑，它連接了源極和漏極。當施加適當的電壓或電流時，溝道將成為電子或空穴的主要傳導路徑。

在場效應晶體管中，源區和漏區之間有一薄半導體層，電流在其中流動受柵極電勢的控制。溝道寬度是表 征集成電路集成度的重要標志。商品集成電路中場效應晶體管的溝道寬度已小到0.25微米，每個芯片上包含了7億多個晶體管。

N型場效應管（N-channel FET）

N型場效應管中的溝道是由電子形成的。在N型場效應管的基底中摻雜有一個少量的施主雜質，通常是磷（Phosphorus）或砷（Arsenic）等元素。這些施主雜質提供了額外的自由電子，當正向偏置被施加到N型場效應管的柵極上時，形成一個負偏執電場，吸引自由電子進入溝道。這使得溝道中的電子可以流動，從而形成了導電通路。

N型場效應管的特點：

當柵極和源極間施加正向偏壓時，溝道中的電子開始導通。

當柵極和源極間施加負向偏壓時，溝道中的電子停止導通。

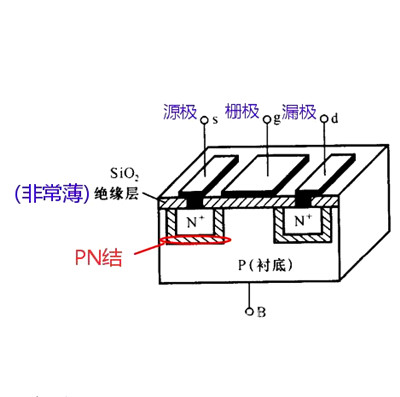

以N溝道增強型MOS管為對象（如圖）

為什么叫N溝道？

因為源極和漏極是兩個N型半導體，我們的目的是要使源極和漏極兩個導通，相當于在漏源之間挖一條溝渠，這樣兩邊就連通了。

在無任何外電場作用的情況下，漏源之間是兩個背向的PN結，無法形成溝道，無法連通。

怎么形成N溝道？

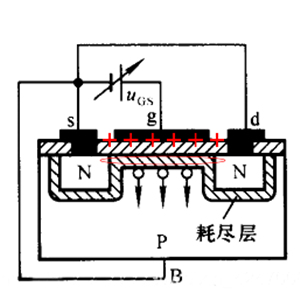

在柵-源（g-s）間加上正電壓，在柵極金屬下側聚集正電荷，排斥二氧化硅絕緣層下側P型半導體具有正電特性的空穴，形成PN結。

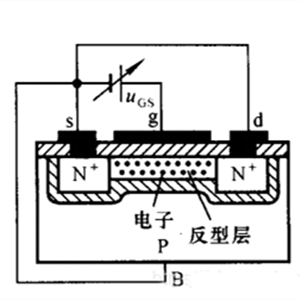

現在加大柵-源（g-s)間的電壓，PN結區域變寬，同時吸引PN結下方的電子到PN結與二氧化硅之間，這樣溝道就形成了。

P型場效應管（P-channel FET）

相比之下，P型場效應管的溝道是由空穴形成的。在P型場效應管的基底中摻雜有少量的受主雜質，通常是硼（Boron）或鋁（Aluminum）等元素。這些受主雜質提供了額外的空穴，當負向偏置被施加到P型場效應管的柵極上時，形成一個正偏執電場，吸引空穴進入溝道。這使得溝道中的空穴可以流動，從而形成了導電通路。

P型場效應管的特點：

當柵極和源極間施加負向偏壓時，溝道中的空穴開始導通。

當柵極和源極間施加正向偏壓時，溝道中的空穴停止導通。

n溝道和p溝道的區別

在實際應用中需要正確區分N型和P型場效應管。最常見的方法是查看器件上的標識或數據手冊。通常，N型場效應管的標識會有一個"n"，而P型場效應管的標識會有一個"p"。

此外，根據不同的制造工藝，兩種類型的管子具有不同的電特性。例如，在導通時，N型場效應管的導通電阻較低，而P型場效應管的導通電阻較高。因此，在選擇和使用場效應管時，我們應該充分了解其電特性，并根據具體需求作出合適的選擇。

N型和P型場效應管的其他區別：

極性：N型場效應管需要正向偏置才能導通，而P型場效應管需要負向偏置才能導通。這是由于電子和空穴的運動方向和極性特征所決定的。

驅動電壓：由于電子遷移率高于空穴遷移率，N型場效應管通常具有較低的驅動電壓要求。相比之下，P型場效應管需要更高的驅動電壓來實現相同的導通效果。

導通電阻：N型場效應管在導通狀態下具有較低的導通電阻，因此可以提供較大的電流輸出。相反，P型場效應管的導通電阻較高，因此其電流輸出能力相對較小。

噪聲特性：由于電子的遷移率高于空穴，N型場效應管通常具有更好的噪聲特性。這使得N型場效應管在低噪聲放大器和高頻應用中更為常見。

溫度特性：N型和P型場效應管在溫度特性上也存在差異。由于電子具有較高的遷移率，N型場效應管的導通特性相對穩定。而P型場效應管的導通特性受到溫度波動的影響更大。
