場效應管和mos管詳細介紹：

場效應管(FET)

場效應管是一種電壓控制型半導體器件，主要由PN結構成的柵極，利用控制輸入回路的電場效應來控制輸出回路電流。

由多數載流子參與導電，也稱為單極型晶體管。它屬于電壓控制型半導體器件。具有輸入電阻高（107～1015Ω）、噪聲小、功耗低、動態范圍大、易于集成、沒有二次擊穿現象、安全工作區域?qū)挼葍?yōu)點，現已成為雙極型晶體管和功率晶體管的強大競爭者。

場效應管主要有兩種類型：結型場效應管(JFET)和金屬-氧化物半導體場效應管(MOSFET)。

結型場效應管(JFET)的噪聲性能較好，主要用在小信號處理中；金屬-氧化物半導體場效應管(MOSFET)主要用在中大功率的應用中，如開關電源。

場效應管和mos管區別

MOS管(MOSFET)

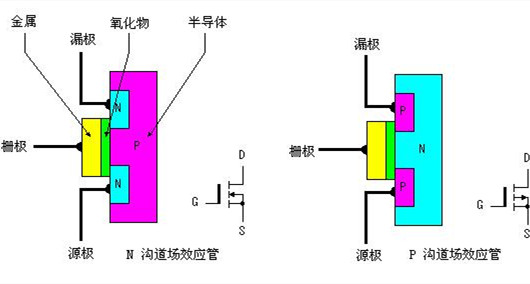

MOS管是金屬-氧化物半導體場效應晶體管(Metal-Oxide-Semiconductor Field-Effect Transistor)的縮寫，是一種絕緣柵型場效應管。

MOS管的柵極由介質氧化層、金屬電極和半導體材料之間形成的結構，這種結構使得MOS管在低電壓下的斜率更陡峭，因此能夠?qū)崿F(xiàn)更好的放大效應和更小的開關延遲時間。

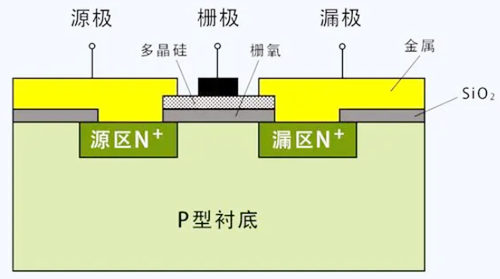

G：gate 柵極；S：source 源極；D：drain 漏極。MOS管的source（源極）和drain（耗盡層）是可以對調的，他們都是在P型backgate中形成的N型區。在多數情況下，這個兩個區是一樣的，即使兩端對調也不會影響器件的性能。這樣的器件被認為是對稱的。

場效應管和mos管區別

場效應管和mos管怎么區分

場效應管-FET和MOS管-MOSFET在結構、工作原理和應用方面有所區別。MOS管(MOSFET)是場效應管(FET)的一種，具有其特定的結構和優點，適用于特定的應用場景。

結構方面

場效應管(FET)是一個更廣泛的概念，包括結型場效應管(JFET)和金屬-氧化物半導體場效應管(MOS-FET)；在MOS管(MOSFET)中，柵極由金屬層(M)、氧化層(O)和半導體材料(S)組成，這種結構使得MOS管在低電壓下具有較陡的斜率，從而實現更好的放大效應和更小的開關延遲時間。

工作原理方面

場效應管(FET)利用控制輸入回路的電場效應來控制輸出回路電流，而MOS管(MOSFET)則是通過金屬層(M)的柵極隔著氧化層(O)利用電場的效應來控制半導體(S)，這兩種器件都利用半導體中的多數載流子導電，因此被稱為單極型晶體管。

應用方面

場效應管(FET)適用于需要高輸入阻抗、低噪聲、低功耗的應用，而MOS管(MOSFET)則因其快速開關速度和低電壓操作而適用于需要這些特性的應用，如開關電源、逆變器和功率放大器等。
