串聯電路的總電壓等于各部分電路兩端電壓之和。
串并聯電路的電壓規律是電路連接的一種理論知識，分為串聯電路和并聯電路，其中串聯電路的總電壓等于各部分電路兩端電壓之和，在并聯電路中各支路用電器兩端的電壓相等，且等于總電壓。

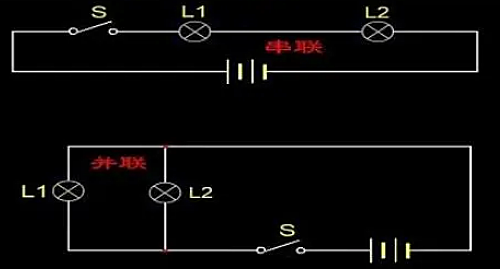

串聯電路特點：
開關在任何位置控制整個電路，即其作用與所在的位置無關，電流只有一條通路，經過一盞燈的電流一定經過另一盞燈，如果熄滅一盞燈，另一盞燈一定熄滅。
優點：在一個電路中， 若想控制所有電路， 即可使用串聯的電路；
缺點：只要有某一處斷開，整個電路就成為斷路，即所相串聯的電子元件不能正常工作；
區分：串聯電路沒有分叉（支路）。

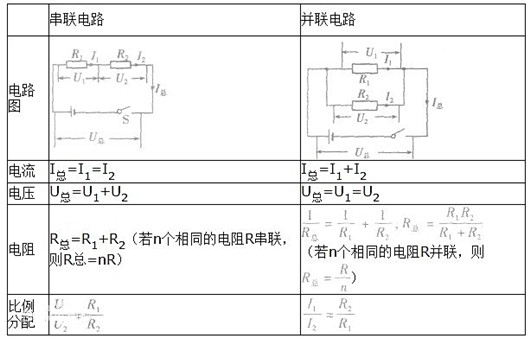

串聯電路規律：
流過每個電阻的電流相等，因為直流電路中同一支路的各個截面有相同的電流強度。
總電壓（串聯電路=兩端的電壓）等于分電壓（每個電阻兩端的電壓）之和，即U=U1+U2+……Un，這可由電壓的定義直接得出。
總電阻等于分電阻之和。
各電阻分得的電壓與其阻值成正比。
各電阻分得的功率與其阻值成正比。
并聯電路電流有分叉。
串聯電路電壓（U）：
表達式：U總=U1+U2+U3------Ux（串聯電路的總電壓等于各部分電路兩端電壓之和）。
計算公式：U1=I*R1，U2=I*R2，U總=U1+U2。
電壓表運用：將電壓表并聯在串聯電路中，要看表的正負極兩端與哪個用電器或電源的兩端相連。
串聯電路具有分壓作用，公式為：
U1：U2=R1：R2 【串聯電路中電阻之比等于電壓之比】。
并聯電路
表達式：U總=U?=U?=U?…Un
在并聯電路中，各支路用電器兩端的電壓相等。
計算公式：U=IR=P/I
特點：并聯電路中，滑動變阻器移動會影響電壓,支路中，電壓變小，則各處電壓都變小。
電壓表運用：將電壓表并聯在并聯電路中任何地方測得的電壓值都是一樣的。
