9014,9014參數與管腳圖,9014代換,引腳圖-KIA MOS管
信息來源：本站 日期：2024-01-03
9014是一種常見的三極管，是低功耗低噪聲晶體管，為NPN極性，集電極穩定工作在4.5~18V之間，在其直流電流下，其最大收益率可以達到200。9014還具有響應速度快、電阻低、溫度穩定等特點。
cs9014簡標9014，主要參數：310mw/100ma/25v/ft250mhz。屬通用型小功率三極管。
可代換的型號：國產的3dg120、3dg12，美國產的2n2222、日本產的2sc943-3sc945等很多型號，基本是只要是npn型小功率管都可直接代換。
封裝/外殼：SOT23
零件狀態：Active
DC電流增益(hFE)(Min&Range)：80
功率(Max)：200mW
是否無鉛：Yes
晶體管類型：NPN
集射極擊穿電壓Vce(Max)：45V
安裝類型：SMT
工作溫度(Tj)：+150℃
Vce飽和壓降(Max)：300mV
存儲溫度：-55~+150℃
元件生命周期：Active
集電極-發射極電壓 VCEO：45V
集電極電流 Ic：100mA

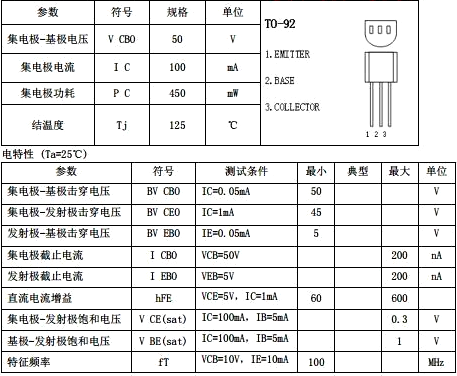

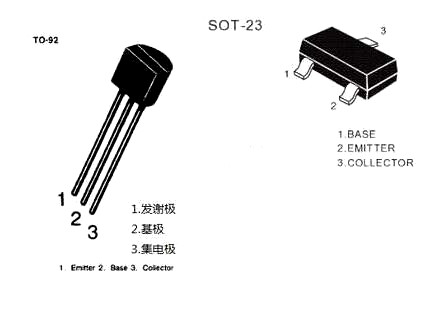

9014參數引腳圖

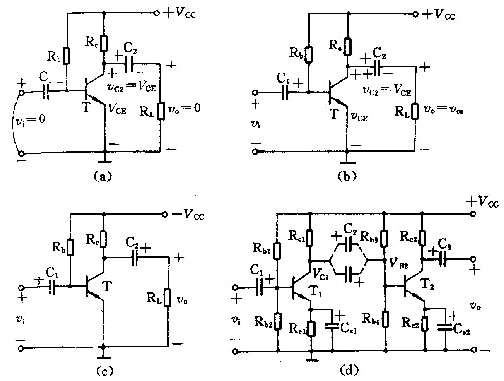

9014應用電路：
s9014適用于低功耗電路的設計，通常用于電源電路、調節電路、開關電路、放大電路、穩壓電路等領域。
