穩壓二極管（Zener diode）是能夠把交流電電壓變換成直流電的半導體器件。穩壓管的主要參數是穩定工作電壓，即輸出直流電壓的大小。
穩壓二極管的特點就是反向通電尚未擊穿前，其兩端的電流基本保持不變。這樣，當把穩壓管接入電路以后，若由于電源電壓發生波動，或其它原因造成電路中各點電壓變動時，負載兩端的電壓將基本保持不變。
穩壓二極管是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件，在這臨界擊穿點上，反向電阻降低到一個很小的數值，在這個低阻區中電流增加而電壓則保持恒定，穩壓二極管是根據擊穿電壓來分檔的，因?yàn)檫@種特性，穩壓管主要被作為穩壓器或電壓基準元件使用。

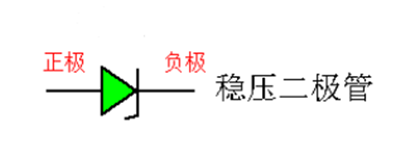

在穩壓二極管的封裝上通常會標有正負極的標記。常見的標記方式包括一個帶箭頭的“+”符號，表示正極，而沒有箭頭的一側則是負極。有時，也會在正極旁邊標上具體的電壓值。

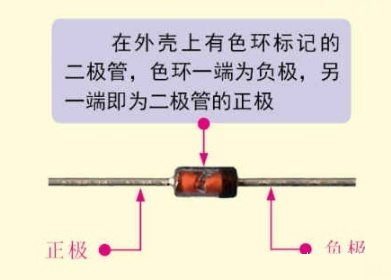

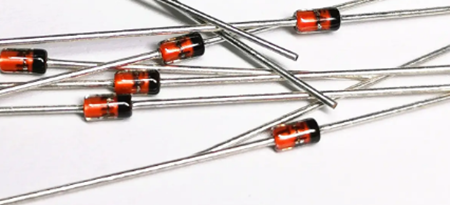

金屬封裝穩壓二極管管體的正極一端為平面形，負極一端為半圓面形。塑封穩壓二極管管體上印有彩色標記的一端為負極，另一端為正極。
穩壓二極管的管子通常有兩種顏色，一種是黑色，另一種是有色透明的。其中，黑色管子的一端通常是正極，而有色透明管子的一端則是負極。這是因?yàn)楹谏茏拥牟牧蠟楣瑁猩该鞴茏拥牟牧蠟殒N，二者的導電性質不同，因此管子顏色也不同。
對標志不清楚的穩壓二極管，可用萬用表判別其極性，測量的方法與普通二極管相同，即用萬用表R×1k檔，將兩表筆分別接穩壓二極管的兩個電極，測出一個結果后，再對調兩表筆進行測量。
在兩次測量結果中，阻值較小那一次，黑表筆接的是穩壓二極管的正極，紅表筆接的是穩壓二極管的負極，以上所用的是指針式萬用表。
數字萬用表因測量電阻檔所用電池與紅黑表筆連接極性問題，測量二極管正負極結果與使用指針萬用表結果相反，即測量結果較小那一次，黑筆接的是穩壓二極管的負極，紅表筆接的是穩壓二極管的正極。
