pnp放大區,飽和區,截止區條件-KIA MOS管
信息來源：本站 日期：2023-12-18

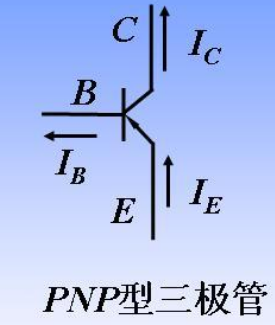

電流關系:IE=IC+IB

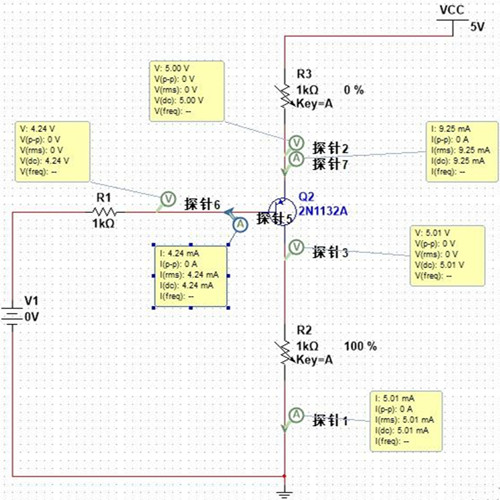

當VE>VB>VC時,即發射極正偏,集電極反偏,三極管處于放大狀態;

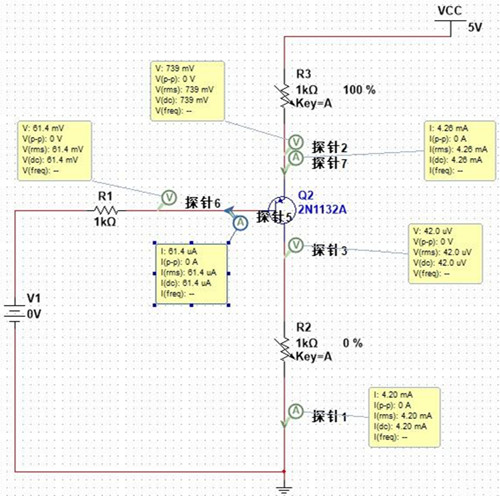

當VE>VC>VB時,即發射極正偏,集電極正偏,三極管處于飽和狀態;

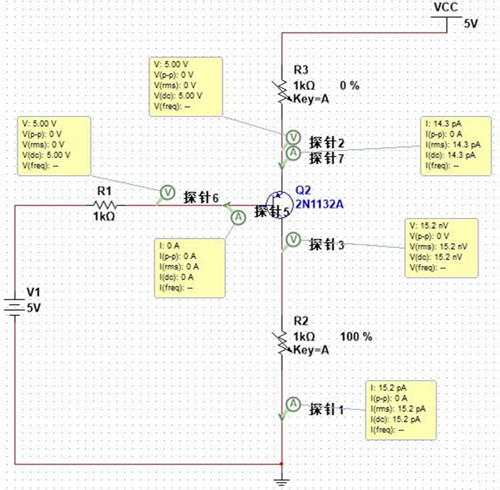

當VB>VE>VC時,即發射極反偏,集電極反向,三極管處于截止?fàn)顟B(tài);
放大區：發射結正偏,集電結反偏
Ub<Ue，Ub>Uc
發射結正偏，集電結正偏
Ue>Ub，Uc>Ub
對于PNP型三極管，發射結反偏，集電結反偏就是指集電極電壓小于基極電壓，發射極電壓小于基極電壓。（以PN結指向?yàn)閰⒖迹?/span>
Ub>Uc,Ub>Ue PN結直接處于截止?fàn)顟B(tài)。
