BTL 是英文Balanced Transformer Less 的簡寫，BTL功率放大器是一種橋接式推挽電路，功率放大器的輸出級與揚聲器間采用電橋式的連接方式，主要解決OCL、OTL功放效率雖高，但電源利用率不高的問題。

BTL功率放大器主要用于一些要求輸出功率比較大的場合，還用于一些低壓供電的放音機中。

與OCL、OTL功放相比，在相同的工作電壓和相同的負載條件下，BTL是它們輸出功率的3至4倍．在單電源的情況下，BTL可以不用輸出電容，電源的利用率為一般單端推挽電路的兩倍，適用于電源電壓低而需要獲得較大輸出功率的場合，在新型的集成功放電路中應用比較廣泛。

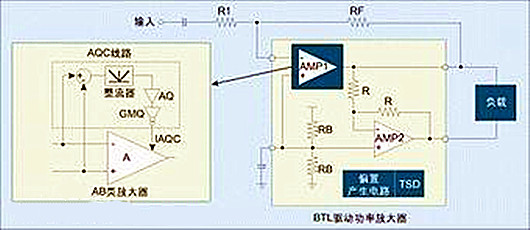

BTL電路,BTL功率放大器

簡單的BTL放大器是兩個極性相反的OTL放大器或無變壓器的OCL放大器推動的。

BTL功率放大器工作原理

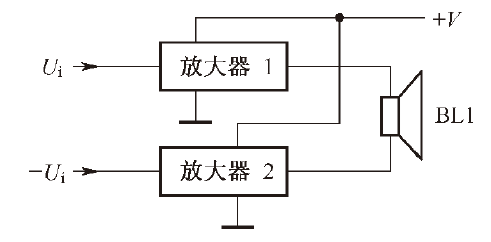

圖所示是BTL-Ui功率放大器的電路結構示意圖。這種功率放大器由兩組功率放大器構成，揚聲器BL1接在兩組功率放大器的輸出端之間。同時，要給兩個功率放大器輸入大小相等、相位相反的信號。

BTL電路,BTL功率放大器

基本工作原理是：在輸入信號Ui為正半周期間，輸入信號-Ui為負半周，輸入信號Ui經放大器1放大后從其輸出端輸出，這一輸出信號在輸出端為正半周信號。與此同時，輸入信號-Ui經放大器2放大后從其輸出端輸出，這一輸出信號為負半周。這樣，流過揚聲器BL1的電流方向為從上而下。

當輸入信號變化了半周后，輸入信號Ui為負半周，-Ui為正半周，這時兩個輸入信號經過各自的放大器放大后，放大器2輸出端輸出的是正半周信號，而放大器1輸出端輸出的是負半周信號，這時信號電流是從下而上地流過揚聲器BL1，在BL1中得到了一個完整的信號。

BTL功率放大器電路特點

（1）輸出功率與OTL 電路相比，在相同直流工作電壓+V 和揚聲器阻抗相等時，輸出功率是OTL 電路的4 倍。由此可知，BTL 功率放大器的輸出功率大，在較低直流工作電壓下也能獲得較大的輸出功率，所以可以用于一些低壓供電的機器中作為功率放大器。

（2）功放輸出級所用元器件比OTL 輸出級多一倍，即兩組OTL（或兩組OCL）電路才能組成一組BTL 電路。

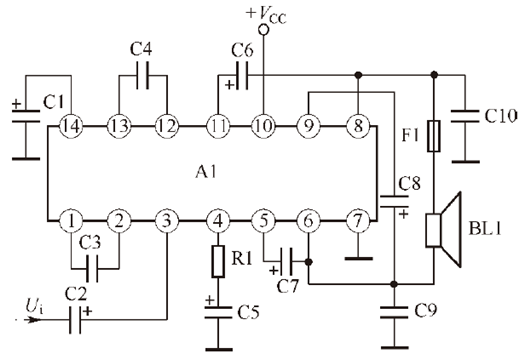

（3）輸出端無耦合電容，而且揚聲器不接地，即所謂的負載浮地，這對修理不方便，揚聲器很容易燒壞，這一點與OCL 電路相同。通常，在揚聲器回路中串一只保險絲對揚聲器進行過流保護，但是這種保護的效果不佳，所以有的設有專門的揚聲器保護電路。

（4） BTL 輸出級實際上由兩組OTL 電路組成，這樣就需要有兩個大小相等、相位相反的激勵信號。電路中需要有分負載放大器，也有些BTL 電路采用自倒相方式，即利用一組OTL 電路的輸出信號經衰減后送到另一組OTL電路的反向輸入端。

BTL功率放大器的電路分析

（1）流過揚聲器的信號電流是從一組電路輸出端流出，流入另一組電路的輸出端，當輸入信號變化了半周之后，揚聲器中的信號電流方向相反。

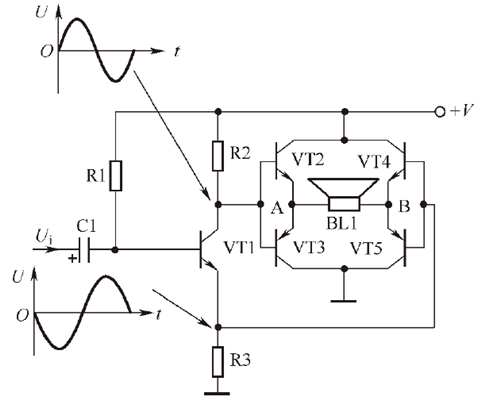

（2）分析BTL 功率放大器時，主要分析輸入端的信號源電路，即產生大小相等、相位相反兩個信號的電路。分析分負載放大器時，主要了解集電極電阻等于發射極電阻，集電極電流約等于發射極電流。

（3）揚聲器不接地，并不是說揚聲器某一端與地之間沒有直流電壓，只是揚聲器兩根引腳之間沒有直流電壓，所以沒有直流電流流過揚聲器。修理中，切不可將揚聲器的某一根引腳直接接地，否則會有很大的直流電流流過揚聲器，燒壞揚聲器。當BTL 輸出級出現故障時，兩組電路輸出的直流電壓不相等，將有很大的直流電流流過揚聲器，揚聲器也會被燒壞。
