?理想電流源詳解,理想電流源的特性-KIA MOS管
信息來源：本站 日期：2023-10-26
理想電流源是一種理想電源，它可以為電路提供大小、方向不變的電流，卻不受負載的影響，它兩端的電壓取決于恒定電流和負載。
理想電流源作為電路模型中的一種近似方法，以恒定的電流值而非電壓來表征其輸出特性。理想電流源的值可以設為任何恒定的數值，常用單位包括安培（A）和毫安（mA）。如果將理想電流源接在一個外部電路中，其輸出電流將保持不變。

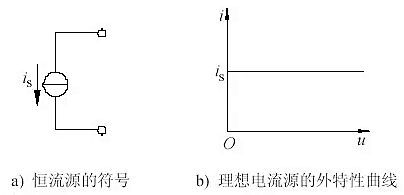

理想電流源符號：
1．理想電流源的輸出電流只按其自身規律變化。
若iS(t)是不隨時間變化的常數，即是直流理想電流源。
若iS(t)是一定的時間函數（如正弦交流電），則將隨時間t而發生變化。
2．理想電流源的輸出電流與其兩端電壓方向、大小無關。
即使其兩端電壓為無窮大，其輸出電流仍按原來規律變化（為常數或為時間的函數）。
若理想電壓源iS(t)=0，則它相當于開路。
3．理想電流源的輸出電流由自身決定，與外電路無關，而其兩端電壓由它及外電路所共同決定的。
即理想電流源的兩端電壓是隨外電路變化的，理論上講，該電壓可在-∞～∞范圍內變化。
4．理論上講，理想電流源可以供給無窮大能量，也可以吸收無窮大能量。
5．輸出的電流恒定不變。
6．直流等效電阻無窮大。
7．交流等效電阻無窮大。
理想電流源，是從實際電源抽象出來的一種模型，其端鈕總能向外提供一定的電流而不論其兩端的電壓為多少，電流源具有兩個基本的性質：第一，它提供的電流是定值I或是一定的時間函數I(t)與兩端的電壓無關。第二，電流源自身電流是確定的，而它兩端的電壓是任意的。
由于內阻等多方面的原因，理想電流源在真實世界是不存在的，但這樣一個模型對于電路分析是十分有價值的。實際上，如果一個電流源在電壓變化時，電流的波動不明顯，我們通常就假定它是一個理想電流源。

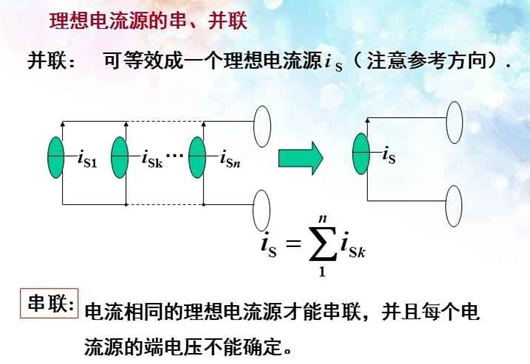

由于電流源的電流是固定的，所以電流源不能斷路，電流源與電阻串聯時其對外電路的效果與單個電流源的效果相同。此外，電流源與電壓源是可以等效轉換的，一個電流源與電阻并聯可以等效成一個電壓源與電阻串聯。
